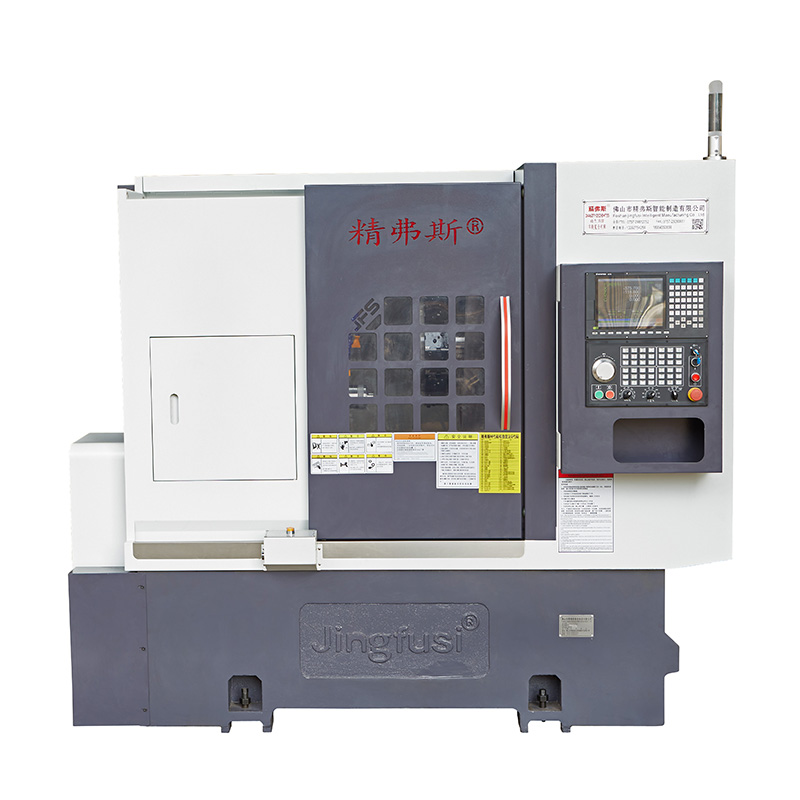

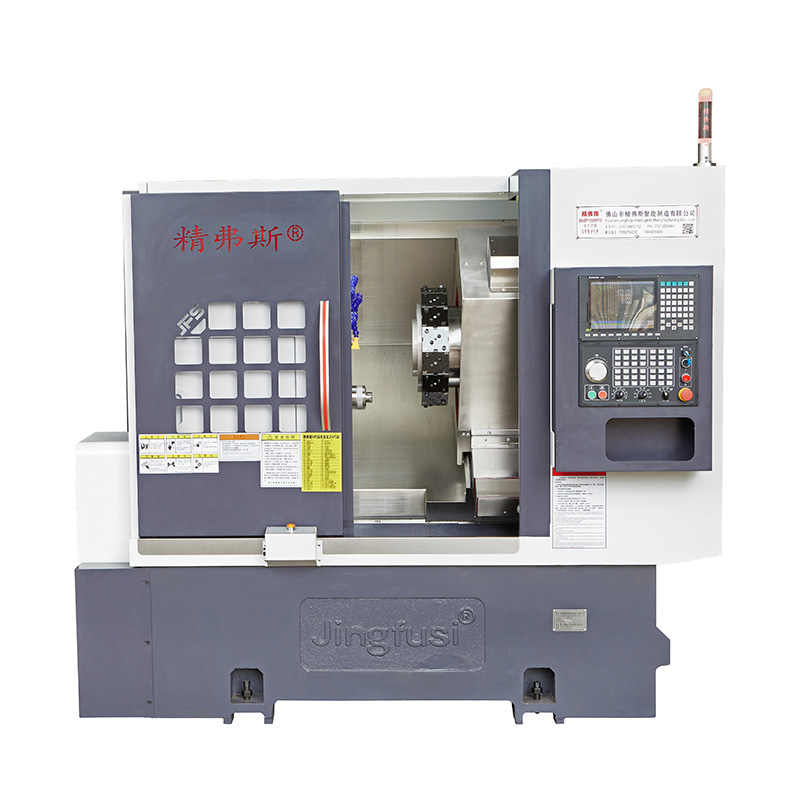

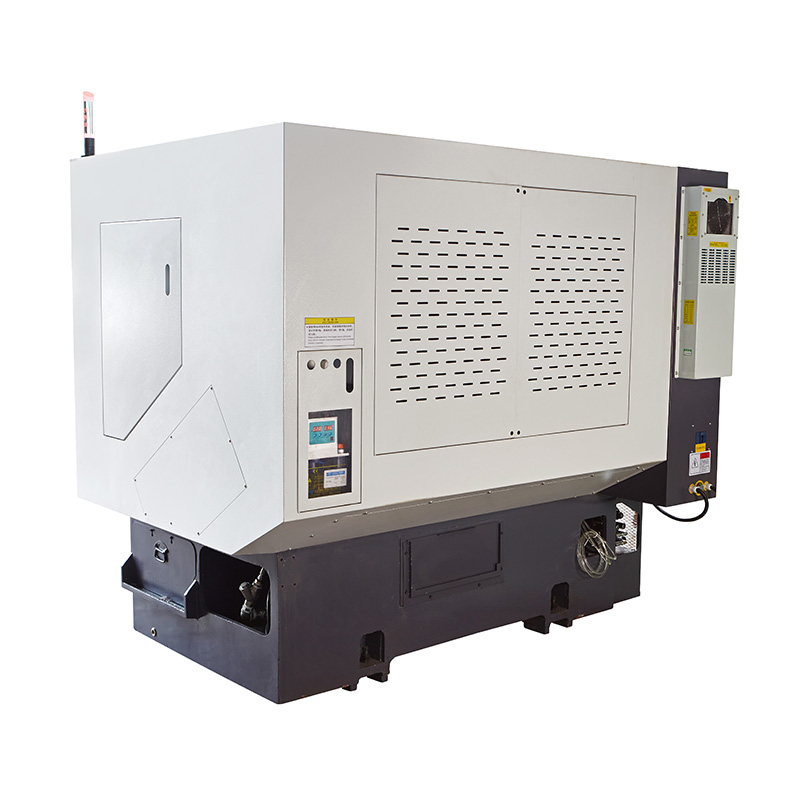

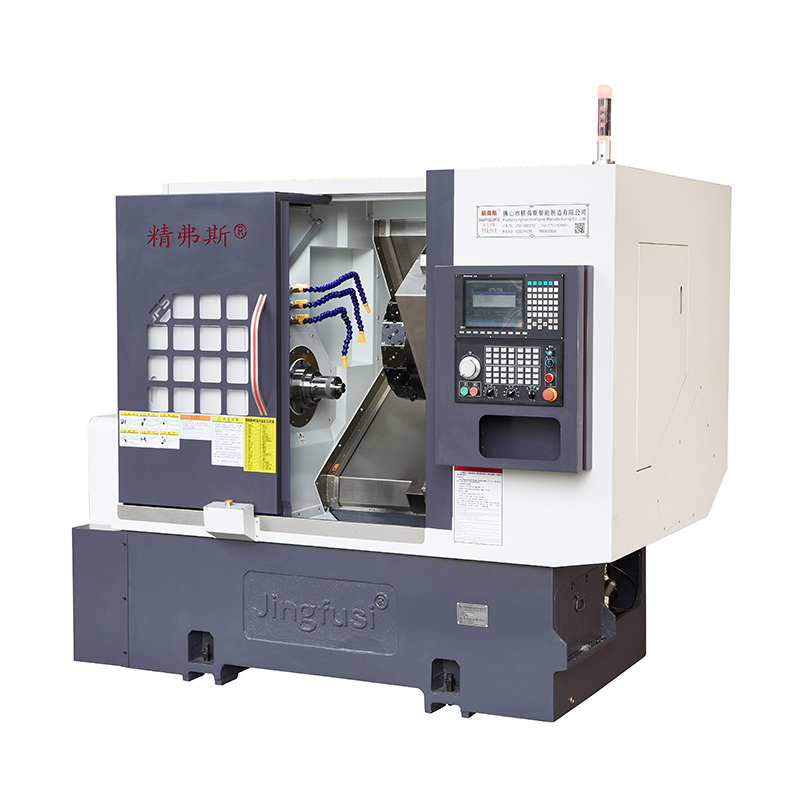

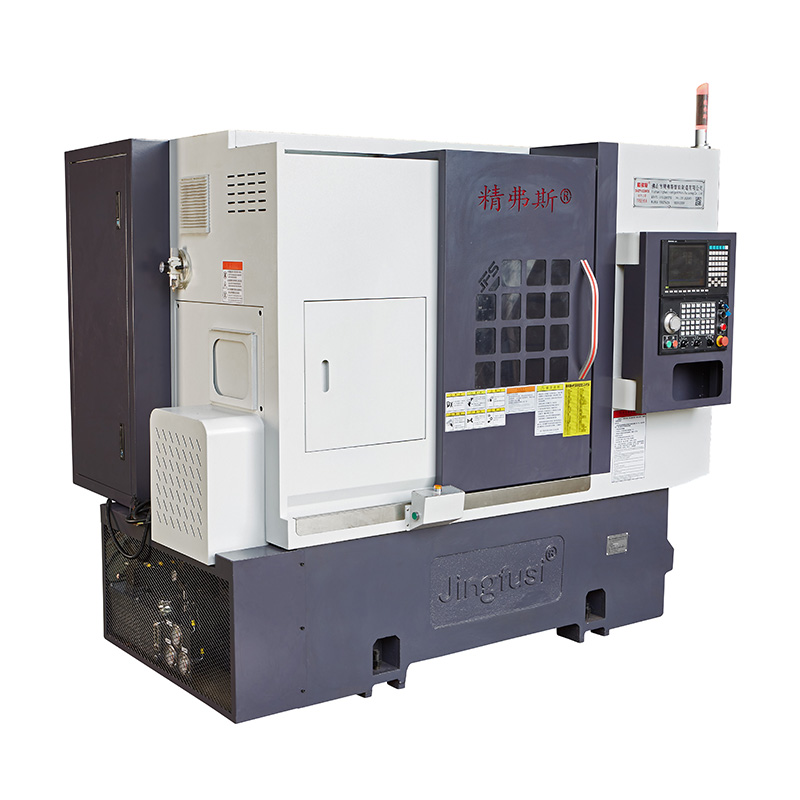

Torniga treimise ja freesimise kombineeritud masinad

Professionaalse kõrgekvaliteedilise relv-treimise ja freesimise kombineeritud masinate tootjana võite olla kindel, et ostate meie tehasest revolver-treimise ja freesimise kombineeritud masinaid ning me pakume teile parimat müügijärgset teenindust ja õigeaegset tarnimist.

Mudel:CK76T-600

Saada päring

Tootekirjeldus


Olete teretulnud meie tehasesse, et osta uusimaid müüdavaid, madala hinnaga ja kvaliteetseid tornitreimis- ja freesimismasinaid. Ootame teiega koostööd.

Toote üksikasjad



Parameetrite loend

projekt Sisu üksus CK52T-600 CK76T-600 CK46T-600
Töötlemise ulatus Spindli maksimaalne pöörlemisläbimõõt mm Ø 800
ploki tüüp mm Ø 180 –400
Maksimaalne pöörde pikkus mm 560
Maksimaalne varda läbimõõt mm Ø 51 ~ 55 Ø 72 Ø 45
peatelg
 Spindli pea tüüp
A2-6 A2-8 A2-5
Spindli läbiva ava läbimõõt mm Ø 66 Ø 86 Ø 56
Maksimaalne spindli kiirus p/min 4200 3200 6000
Spindli seadistatud kiirus p/min 1 ~ 3500 1 ~ 2500 1 ~ 4500
sööda X/Z-telje maksimaalne käik mm 230/600
Z-telje efektiivne löök mm 570
X/Z-telje maksimaalne kiire liikumine m/min 24
X/Z-telje seadistus kiireks liikumiseks m/min 16/18
X/Z-telje rullikruvi spetsifikatsioonid mm 40
X/Z-telje gabariidi spetsifikatsioonid mm 35/45
Kaheteistkümne asendiga servotorn Kaheteistkümne asendiga servotorni keskkõrgus
100
Noa torn serva vastas (välisläbimõõt) mm 385
Torni keskkõrgus mm 100
Torni labade arv parandada 12
Kõrvaloleva tööriista töötlemise interferentsi läbimõõt mm Ø180
Fikseeritud tööriistahoidiku suurus mm 25x25
Noahoidja käepideme läbimõõt mm Ø25
elektrimasinad Põhimootori võimsus/pöördemoment KW/Nm 11KW/nimimoment 72Nm 15KW/nimi 98Nm 7,5 KW/nimi 47Nm
X/Z-telje mootori võimsus/pöördemoment KW/Nm Yaskawa 1,8KW/11,5Nm. Valikuline uus põlvkond 2,4 KW/nimi 11,5 Nm
Torni tööriista vahetava mootori võimsus/pöördemoment KW/Nm Uus põlvkond 1,0 KW/3,1 NM
Jahutussüsteemi mootori võimsus KW 0.3
Kõrgsurve jahutussüsteemi mootori võimsus KW 3
Tailstock Sabatoe käik mm 420
Tabavarda väljatõmbetihvti maksimaalne käik mm 100
Tailstock ejektori tihvti ajami vorm
Hüdrauliline, tugev jäikus
Tailstock ülaosa nõela koonuse auk kitsenev MK Mohs 5 #, ei kõigu ega kõverdu täppistöötluse ajal.
Maksimaalne vahemaa otsa ja padruni vahel mm 690
muud Voodi kalle ° 30° või 15°
Tööpingi pikkus X laius X kõrgus mm 2500X1600X1700
Kogu masina kaal KG Kogu masina kogumass on 4500 kg, valikuline kogumass on 3500 kg, millest on lahutatud 10 000 jüaani
Koguvõimsus kw 20
Keskmine energiatarve kw/h 3

Tööpingi täpsus

Masina täpsus, Jingfusi teguri standard:
Peamine katseobjekt Skemaatiline diagramm Tuvastamismeetod
 Tehase standard
Spindli radiaalne löök Tuvastage välimise koonuse väljavool 0.0025
X-telje korduspositsioon Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. 0.0025
Z-telje kordusasend
Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga ning seejärel tuvastada korduv positsioneerimine. 0.0025
Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega.
