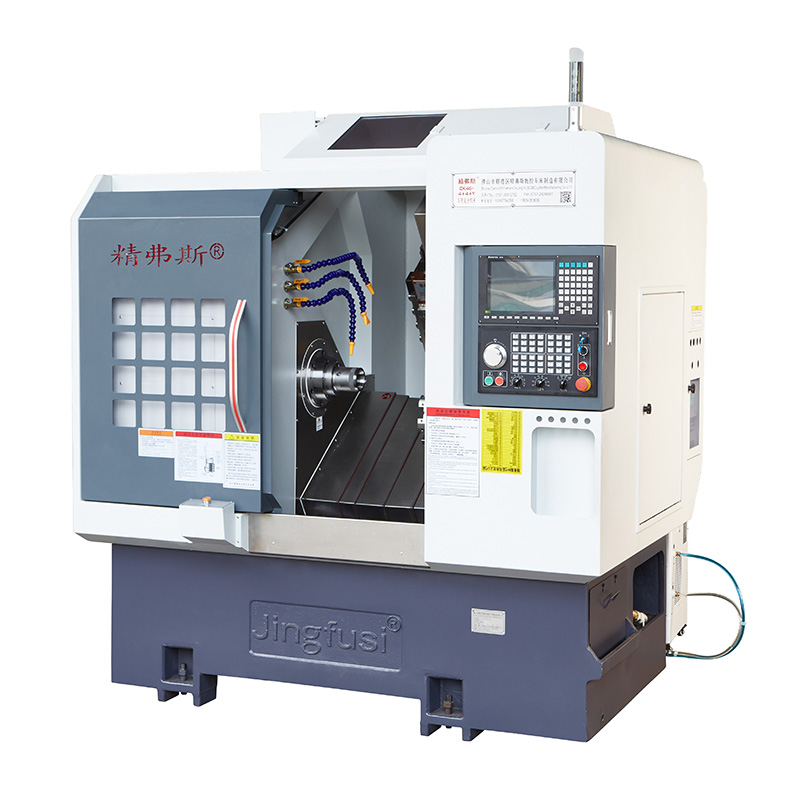

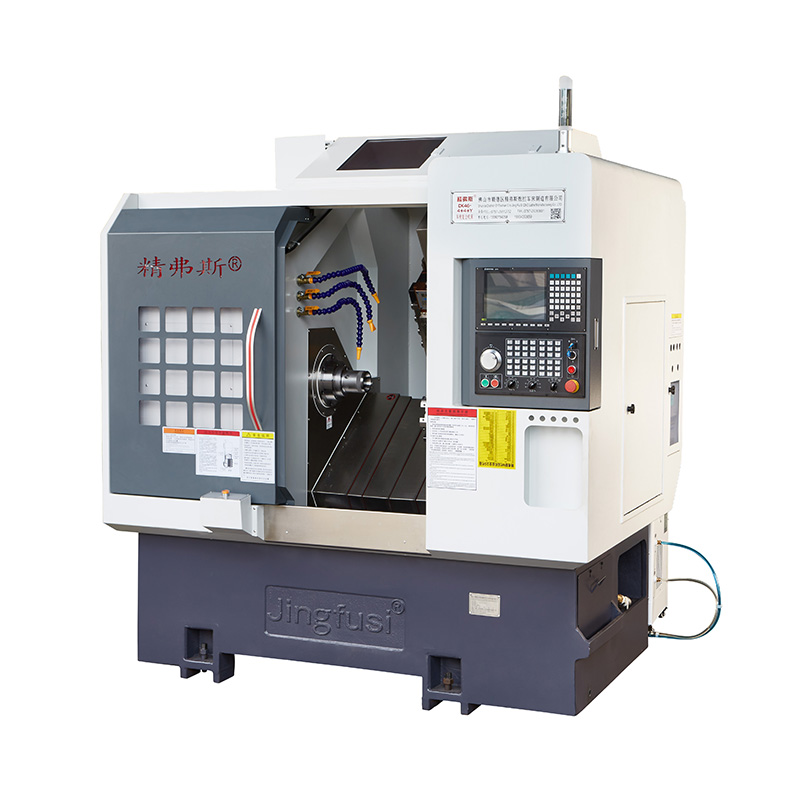

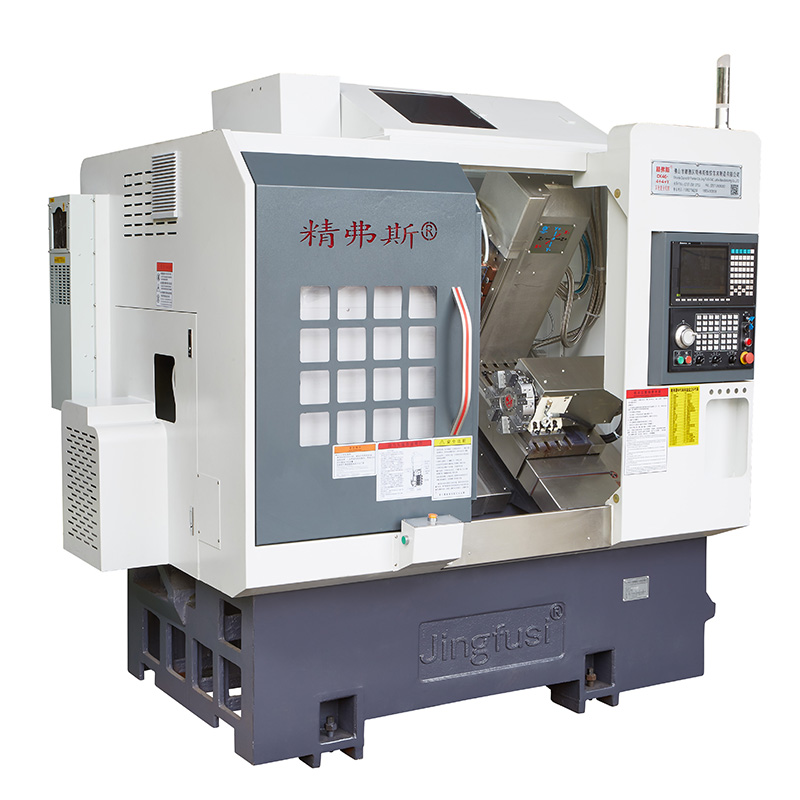

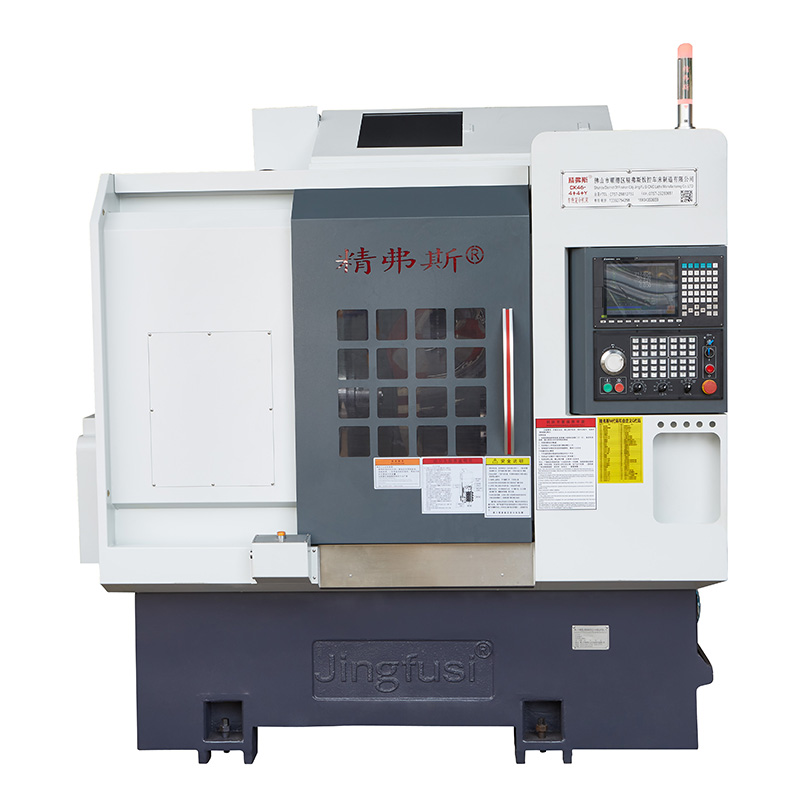

Automaatne CNC trei- ja freespink

Automaatne CNC-trei- ja freespink on täiustatud tootmisseade, mida kasutatakse laialdaselt erinevates tööstusharudes, nagu lennundus, autotööstus ja täppistehnika keerukate osade ja koostude tõhusaks tootmiseks. See masin ühendab treimise ja freesimise funktsioonid üheks seadmeks, pakkudes mitmekülgsust ja suurendades tootlikkust.

Mudel:CK46-4+4+Y

Saada päring

Tootekirjeldus

Need automaatsed CNC trei- ja freespingid on varustatud arvuti numbrilise juhtimissüsteemiga, mis võimaldab täpseid ja automatiseeritud töötlemistoiminguid. Operaatorid kasutavad CAD-/CAM-tarkvara, et programmeerida masinat soovitud detailide mõõtmete ja tööriista liikumisteede määramiseks.

Need automaatsed CNC-trei- ja freespingid suudavad teha treimis- ja freesimistoiminguid. Treimine hõlmab tooriku pööramist, samal ajal kui lõikeriist vormib materjali, freesimisel aga statsionaarne toorik ja pöörlev lõiketööriist.

Masina reisimise diagramm

Toote üksikasjad

Parameetrite loend

üksus	Treipingi mudel	üksus	CK46-4+4+Y	CK52-4+4+Y
Töötlemise ulatus	Kiigu voodi kohal	mm	Ø 500
	Maksimaalne pöörde välisringi pikkus	mm	320
	Maksimaalne varda läbimõõt	mm	Ø 45	Ø 51 ~ 55
peatelg	Spindli pea tüüp		A2-5	A2-6

	Spindli läbiva ava läbimõõt	mm	Ø 56	Ø 66
	Maksimaalne spindli kiirus	p/min	6000 (määratud 4500-le)	4500 (määratud 3500-le)
sööda	X/Z/Y telje efektiivne käik	mm	800/470/260

	X/Z/Y telje maksimaalne kiire liikumine	m/min	24 (Seadistus 18)/24 (Seadistus 18)/15 (Seadistus 8)
	X/Z/Y telje kruvivarras	mm	32/32/25
	X/Z/Y telje rööp	mm	35/35/25
Noa torn	Kaheksa jaama torn	PCS	8 jaama, saab varustada kahe auguga tööriistahoidjatega, valikuliselt 12 jaamaga
Jõuline pea	Elektrilise peaga tööriista hoidevorm		ER25


	Elektrilise peaga tööriist	PCS	Z-telg 4+X-telg 4, paigaldatud 4 täiendavat fikseeritud tööriistahoidjat
	Toitepea maksimaalne kiirus	p/min	6000 (määratud 4000), saab tavaliselt kasutada toodete töötlemiseks alates 4000
	Jõupea võlli ja võlli vaheline kaugus	mm	65
elektrimasinad	Põhimootori võimsus/pöördemoment	KW/Nm	Uus põlvkond 7,5 kW, 47,75 NM. Terasdetailid, mille töötlemisvõimsus on üle 80, saab valikuliselt varustada võimsusega 11KW, 70,03 Nm

	X/Z/Y telje mootori võimsus/pöördemoment	KW/Nm	1,3 kW/8,39 NM
	X/Z võimsuspea mootori võimsus/pöördemoment	KW/Nm	1,7 KW/8NM
	Pea mootori maksimaalne kiirus	p/min	5000
muud	Spindli positsioneerimispiduri seade		hüdrauliline rõhk


	Voodi kalle	°	35°
	Tööpingi pikkus X laius X kõrgus	mm	2200X1580X1900
	Kogu masina kaal	KG	3430
	Koguvõimsus	kw	13
	Keskmine energiatarve	kw/h	2

Tööpingi täpsus

Masina täpsus, Jingfusi teguri standard:
Peamine katseobjekt	Skemaatiline diagramm	Tehase standard


Spindli radiaalne löök		Tuvastage välimise koonuse väljavool	0.0035


X-telje korduspositsioon		Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.003


Z-telje kordusasend		Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.003


Y-telje korduspositsioon		Tuvastage korduv positsioneerimine Y-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.004


C-telje korduspositsioon		Tuvastage C-telje fikseeritud punkti ümberpaigutamine, pange tähele: esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel tuvastage korduv positsioneerimine	20 kaaresekundit


C-telje asend pöörlev		Tuvastage C-telje juhusliku asukoha täpsus, pange tähele: esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel kontrollige korduvaid seadistusi	72 kaaresekundit


Jõupea kinnituslöök		Koonuse löömine	0.015

Jõupea kinnituslöök		Kinnituslöömine	0.01

Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega.
