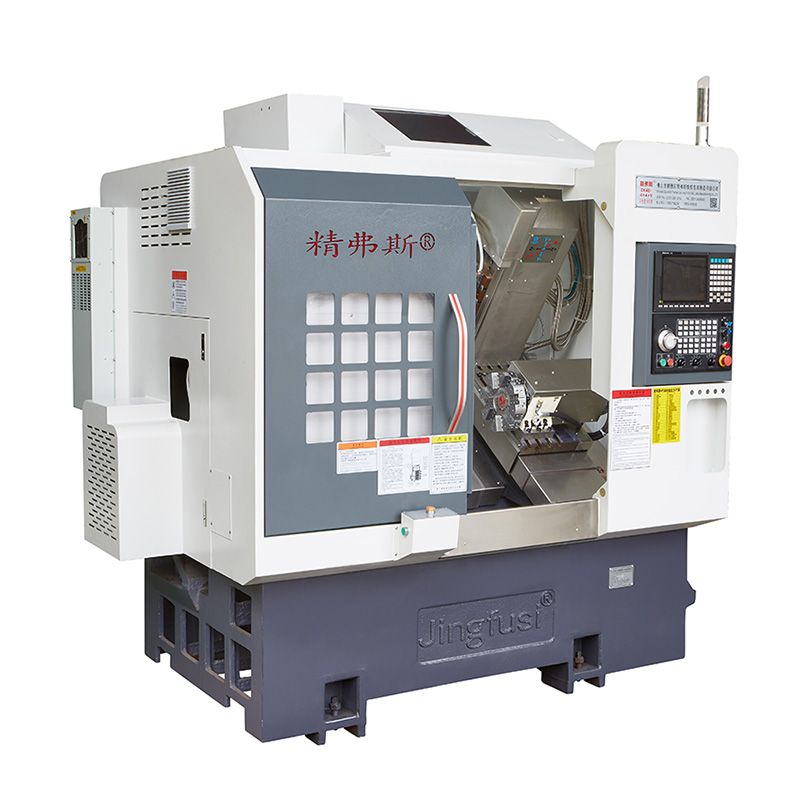

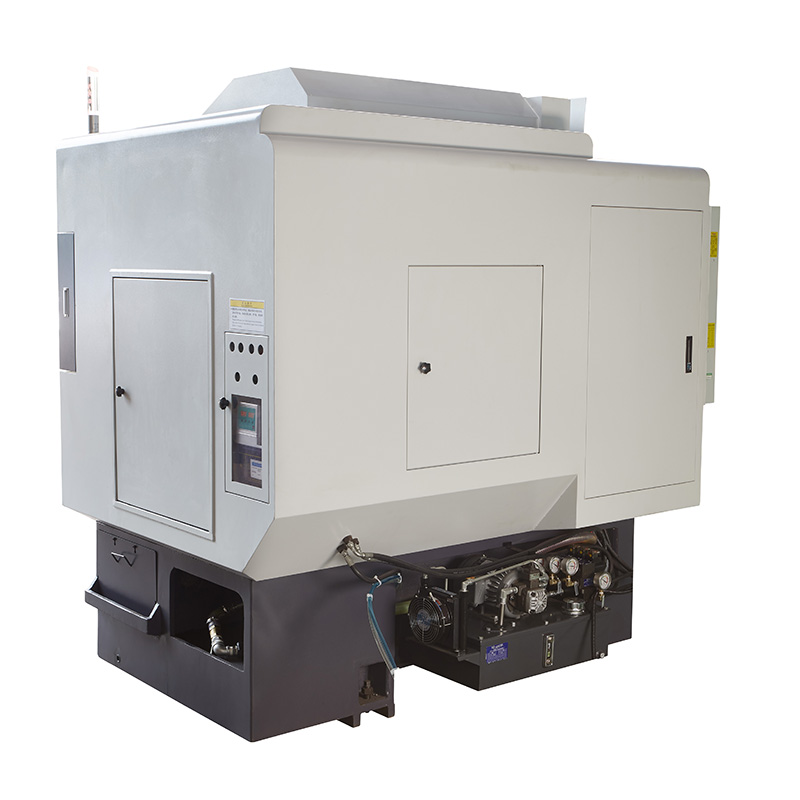

Suure tõhususega CNC trei- ja freespink

Jingfusi® suure tõhususega CNC-trei- ja freespingil on tugev, vastupidav ehitus ja täiustatud tarkvaraprogrammeerimine, mis tagab iga ülesande täpsuse ja täpsuse. Ükskõik, kas teil on vaja puurida auke, lõigata keerulisi kujundeid või saavutada oma toorikule peeglitaoline viimistlus, meie masin on oma ülesannete kõrgusel.

Mudel:CK52-5+5+Y

Saada päring

Tootekirjeldus

Rakendused

Meie Jingfusi® ülitõhusa CNC-trei- ja freespingi üks peamisi eeliseid on selle mitmekülgsus. Saadaolevate tööriistavalikutega saab meie masin teha mitmesuguseid treimis-, freesi- ja puurimisoperatsioone, mistõttu on see ideaalne valik väikesemahulisteks tootmisprojektideks või suuremahulisteks tootmisprojektideks.

Kasutajasõbralik liides

Ärge laske selle täiustatud võimalustel teid hirmutada. Meie ülitõhusal CNC-trei- ja freespingil on intuitiivne kasutajaliides, mis teeb igasuguse kogemusega professionaalide kasutamise lihtsaks. Interaktiivse puutetundliku ekraani ja kasutajasõbraliku tarkvara abil saate julgelt programmeerida ja täita ka kõige keerukamaid ülesandeid.

Tõhus töövoog

Meie masina disaini keskmes on rõhuasetus tõhususele. Masinat saab programmeerida täitma mitut ülesannet ühe tsükli jooksul, vähendades tootmisaega ja suurendades läbilaskevõimet. Lisaks on meie masinal kiire spindel, mis võimaldab suuremat lõikekiirust, parandades seega veelgi tootlikkust.

Vastupidav vastupidavus

Mõistame, et usaldusväärsus on meie klientide jaoks esmatähtis. Seetõttu oleme ehitanud oma ülitõhusa CNC-trei- ja freespingi tugevatest ja vastupidavatest materjalidest, mis taluvad rasket kasutamist. Lisaks on regulaarne hooldus ja korrashoid lihtne, mistõttu on lihtne hoida oma masinat parimas töökorras aastaid.

Kokkuvõtteks võib öelda, et meie Jingfusi® suure tõhususega CNC-trei- ja freespink on võimas ja mitmekülgne tööriist, mis aitab automatiseerida teie tootmisprotsesse ja parandada tõhusust. Ükskõik, kas toodate suuremahulisi katseid või kohandatud, ainulaadseid osi, meie masin aitab teil hõlpsalt suurepäraseid tulemusi saavutada. Demonstratsiooni korraldamiseks võtke meiega ühendust juba täna ja vaadake ise, mida meie toode teie heaks teha saab.

Masina reisimise diagramm

Toote üksikasjad

Parameetrite loend

üksus	sisu	üksus	CK46-5+5+Y	CK52-5+5+Y
Töötlemise ulatus	Kiigu voodi kohal	mm	Ø 500
	Maksimaalne pöörde välisringi pikkus	mm	320
	Maksimaalne varda läbimõõt	mm	Ø 45	Ø 51 ~ 55
peatelg	Maksimaalne spindli kiirus	p/min	6000 (määratud 4000-le)	4500 (määratud 3500-le)
	Spindli pea tüüp		A2-5	A2-6
	Spindli läbiva ava läbimõõt	mm	Ø 56	Ø 66
sööda	X/Z/Y telje maksimaalne käik	mm	800/470/310
	X/Z/Y telje maksimaalne kiire liikumine	m/min	24 (Seadistus 18)/24 (Seadistus 18)/15 (Seadistus 8)
	X/Z/Y telje kruvivarras	mm	32/32/25
	X/Z/Y telje rööp	mm	35/35/25
Noa torn	Kaheksa jaama torn	PCS	8 jaama, saab varustada kahe auguga tööriistahoidjatega, valikuliselt 12 jaamaga
Jõuline pea	Elektrilise peaga tööriista hoidevorm		ER25
	Toitepea maksimaalne kiirus	p/min	6000 (määratud 4000), saab tavaliselt kasutada toodete töötlemiseks alates 4000
	Maksimaalne paigalduspuurimis- ja freesimispea läbimõõt	mm	Ø 16
	Jõupea võlli ja võlli vaheline kaugus	mm	65
elektrimasinad	Põhimootori võimsus/pöördemoment	KW/Nm	7,5 KW/47,75 NM, valikuline 11 KW/70,03 Nm terasdetailide jaoks, mille töötlemisvõimsus on 80 ja rohkem
	X/Z/Y telje mootori võimsus/pöördemoment	KW/Nm	Yaskawa 1,8KW/11,5Nm. Valikuline uus põlvkond 2,4 KW/nimi 11,5 Nm
	X/Z võimsuspea mootori võimsus/pöördemoment	KW/Nm	2,4 KW/11,5 NM
	Pea mootori maksimaalne kiirus	p/min	5000
muud	Spindli positsioneerimispiduri seade		hüdrauliline rõhk
	Voodi kalle	°	35°
	Nuga lauaplaadi pikkus X laius	mm	700x290
	Tööpingi pikkus X laius X kõrgus	mm	2200X1580X2000
	Kogu masina kaal	KG	3430
	Koguvõimsus	kw	13
	Keskmine energiatarve	kw/h	2

Tööpingi täpsus

Masina täpsus, Jingfusi teguri standard:
Peamine katseobjekt	Skemaatiline diagramm	Tehase standard


Spindli radiaalne löök		Tuvastage välimise koonuse väljavool	0.0035


X-telje korduspositsioon		Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.003


Z-telje kordusasend		Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.003


Y-telje korduspositsioon		Tuvastage korduv positsioneerimine Y-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.004


C-telje korduspositsioon		Tuvastage C-telje fikseeritud punkti ümberpaigutamine, pange tähele: kõigepealt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel tuvastage korduv positsioneerimine	20 kaaresekundit


C-telje asend pöörlev		Tuvastage C-telje juhusliku asukoha täpsus, pange tähele: esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel kontrollige korduvaid seadistusi	72 kaaresekundit


Jõupea kinnituslöök		Koonuse löömine	0.015

Jõupea kinnituslöök		Kinnituslöömine	0.01

Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega.
