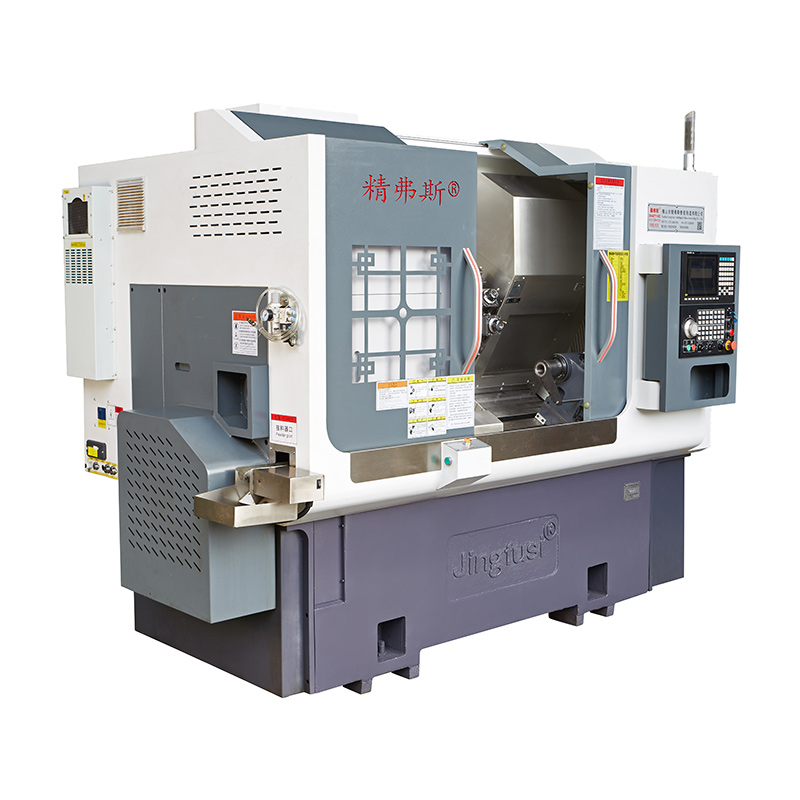

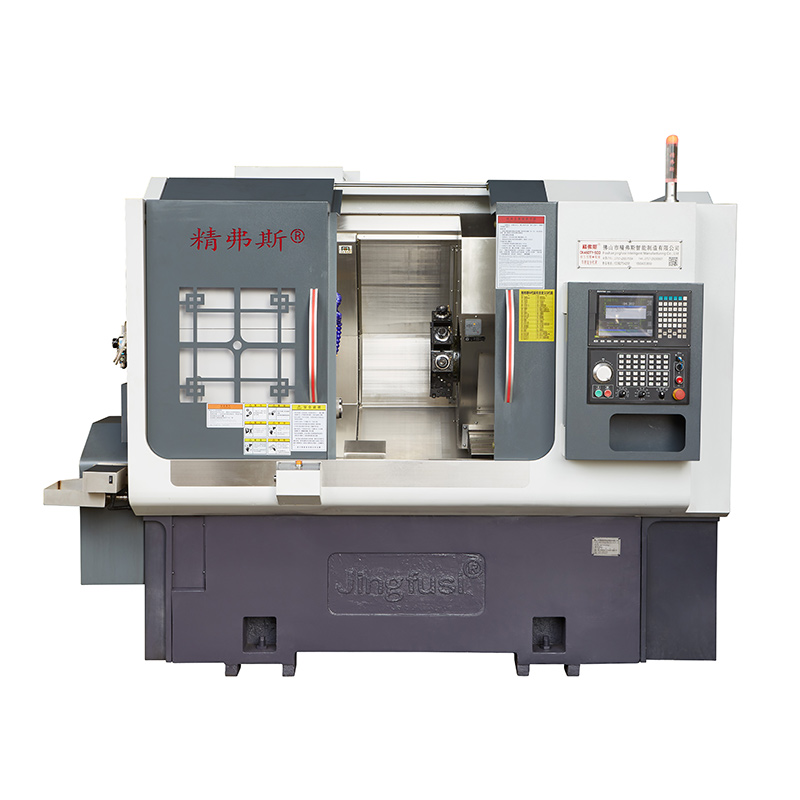

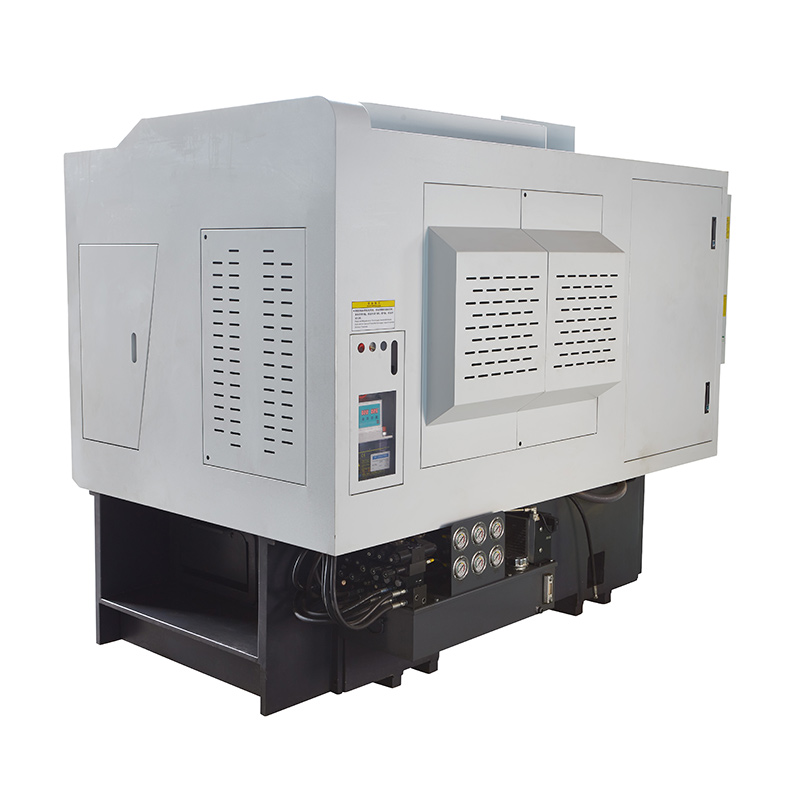

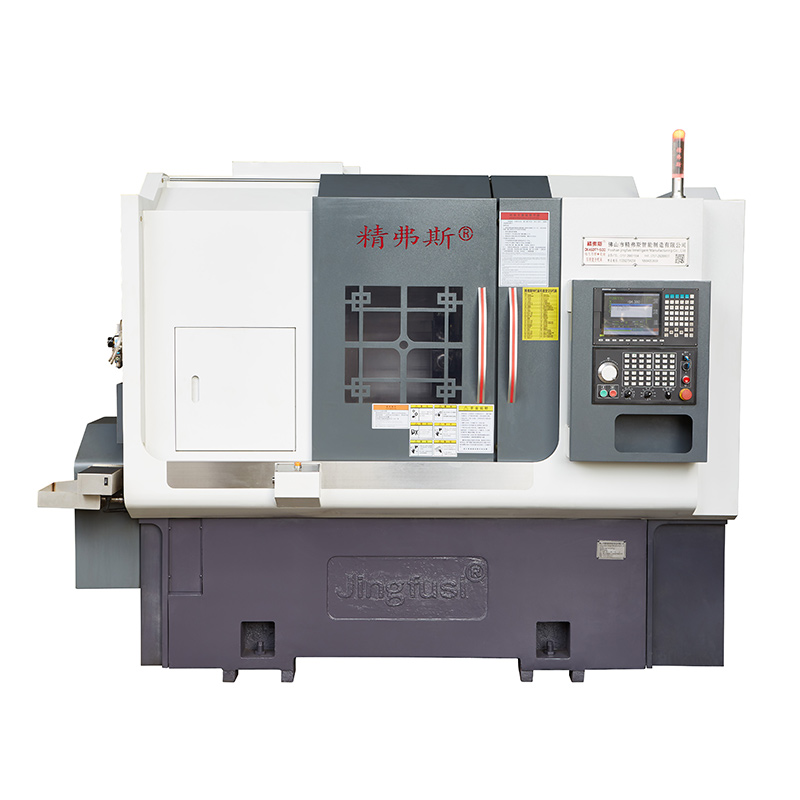

Automaatne revolver-trei- ja freespink
  • Automaatne revolver-trei- ja freespink - 0 Automaatne revolver-trei- ja freespink - 0
  • Automaatne revolver-trei- ja freespink - 1 Automaatne revolver-trei- ja freespink - 1
  • Automaatne revolver-trei- ja freespink - 2 Automaatne revolver-trei- ja freespink - 2
  • Automaatne revolver-trei- ja freespink - 3 Automaatne revolver-trei- ja freespink - 3

Automaatne revolver-trei- ja freespink

Automaatsete revolveerimismasinate trei- ja freespinkidel on tavaliselt tööriistatorn, mis mahutab mitut lõiketööriista. Torni saab automaatselt indekseerida, et valida igaks töötlustoiminguks sobiv tööriist, mis vähendab seadistamise aega ja suurendab tõhusust.

Mudel:CK46DTY

Saada päring

Tootekirjeldus

Need automaatsed revolvtreimis- ja freespingid võivad teha ka freesimistoiminguid, mis võimaldavad lõiketööriista erinevates suundades liigutades luua keerulisi kujundeid, tunnuseid ja kontuure. Freesimine laiendab masina töötlemisvõimalusi lihtsast treimisest kaugemale.

Masina reisimise diagramm



Toote üksikasjad



Parameetrite loend

üksus Treipingi mudel üksus CK52DTY CK76DTY CK46DTY
Töötlemise ulatus Spindli maksimaalne pöörlemisläbimõõt mm Ø 700
Maksimaalne pöörde välisringi pikkus mm 520
Maksimaalne varda läbimõõt mm Ø 55 Ø 72 Ø 45
peatelg Maksimaalne spindli kiirus p/min 4200 (seade 3500) 3200 (seade 2000) 6000 (komplekt 4500)
Spindli pea tüüp
A2-6 A2 -8 A2-5
Spindli läbiva ava läbimõõt mm Ø 66 Ø 86 Ø 56
sööda X/Z/Y telje maksimaalne käik mm 260/500/±60
90 ° toitepea läbib spindli keskpunkti mm 30
X/Z/Y telje maksimaalne kiire liikumine m/min 24 (seade 16) / 24 (seade 16) / 14 (seade 8)
X/Z/Y telje kruvivarras mm 40
X/Z/Y teljega rullik mm 35/45/35
Jõutorn
Jõutorni mudel (jõutorn) BMT BMT55
Toitepea tsang ON ER32
Fikseeritud tööriistahoidiku suurus mm 25x25
Puurihoidiku varre läbimõõt mm Ø32
elektrimasinad Põhimootori võimsus/pöördemoment KW/Nm 11KW/nimimoment 72Nm 15KW/nimi 98Nm 7,5 KW/nimi 47Nm
X/Z/Y telje mootori võimsus/pöördemoment KW/Nm yaskawa 2,9 KW / 18,6 Nm, valikuline uus põlvkond 3,1 kW / 15 Nm
Torni jõupea mootori võimsus/pöördemoment KW/Nm Uus põlvkond 3,1 KW/15NM
Torni jõumootori maksimaalne kiirus p/min 6000 (seade 4000), ühine kiirus ≤4000
Jõupea mootori võimsus/pöördemoment KW/Nm 3,1 kW/15 NM
Torni tööriista vahetava mootori võimsus/pöördemoment KW/Nm Uus põlvkond 1,0 KW / 3,1 NM
Tailstock Sabatoe käik mm 520
Sabavarda maksimaalne hüdrauliline käik
mm 100
Tailstock ülaosa nõela koonuse auk kitsenev MK mohs 5#
Maksimaalne vahemaa otsa ja padruni vahel mm 690
muud Spindli positsioneerimispiduri seade
Hüdrauliline, valikuliselt programmeeritav
Voodi kalle ° 30° või 15°
Tööpingi pikkus X laius X kõrgus mm 2500X1680X1900
Kogu masina kaal KG 5000 kg
Koguvõimsus kw 20
Keskmine energiatarve kw/h 3

Tööpingi täpsus

Masina täpsus, Jingfusi teguri standard:
Peamine katseobjekt Skemaatiline diagramm Tuvastamismeetod
Tehase standard
Spindli radiaalne löök Tuvastage välimise koonuse väljavool 0.0035
X-telje korduspositsioon Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. 0.003
Z-telje kordusasend
Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. 0.003
Y-telje korduspositsioon Tuvastage korduv positsioneerimine Y-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. 0.004
C-telje korduspositsioon Tuvastage C-telje fikseeritud punkti ümberpaigutamine, pange tähele: esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel tuvastage korduv positsioneerimine 20 kaaresekundit
C-telje asend pöörlev   Tuvastage C-telje juhusliku asukoha täpsus, pange tähele: esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel kontrollige korduvaid seadistusi 72 kaaresekundit
Jõupea kinnituslöök Koonuse löömine 0.015
Jõupea kinnituslöök
Kinnituslöömine 0.01
Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega.
