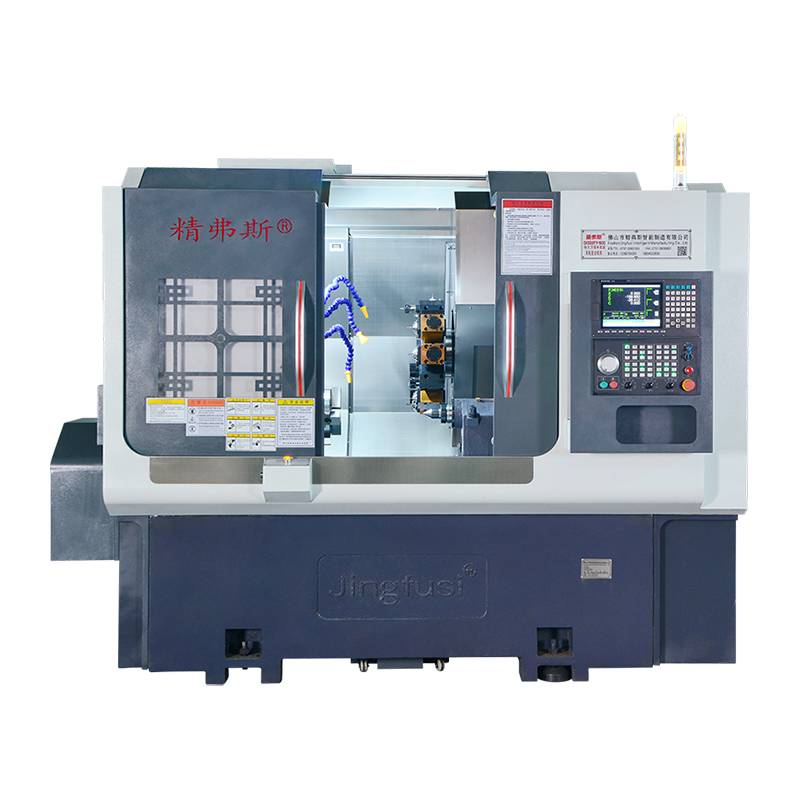

Kiire torn pööramine ja jahvatusmasin

Kiire turniiri pöörde- ja freesimismasin on keerukas CNC (arvutinumbriline juhtimispink) tööpink, mis ühendab treipinvi (pöörde) ja freesimismasina võimalused. Need masinad on mõeldud täpse töötlemise toimimiseks ja neid kasutatakse sageli tööstusharudes, kus on hädavajalik suur täpsus ja tõhusus. Võite olla kindel, et ostate meie tehasest kiire torni pööramine ja jahvatusmasin ning pakume teile parimat müügijärgset teenust ja õigeaegset kohaletoimetamist.

Mudel:CK52DTY

Saada päring

Tootekirjeldus

Professionaalse tootjana tahaksime pakkuda teile kiiret torni pööramist ja jahvatusmasinat. Ja pakume teile parimat müügijärgset teenust ja õigeaegset kohaletoimetamist.

Siin on mõned kiire torni pöörde- ja freesimismasinate peamised omadused ja omadused:

Torni tööriistad: nendel masinatel on tavaliselt tööriista torn, mis mahutab mitut lõikamistööriista. Torni saab automaatselt indekseerida, et valida sobiv tööriist konkreetseks töötlemiseks, vähendades seadistusaega ja suurendades mitmekülgsust.

Pöördevõimalus: Kiire torn pööramine ja jahvatusmasinad saavad teha pöördetoiminguid, mis hõlmavad tooriku pööramist, samal ajal kui lõiketööriist eemaldab materjali, et luua silindrilisi või koonilisi kujusid. See on kasulik pöörlemissümmeetriaga osade tootmiseks.

Jahvatamise võime: need masinad saavad teha ka freesimistoiminguid, mis hõlmavad materjali eemaldamist toorikust, teisaldades lõiketööriista erinevates suundades. Jahvatamine võimaldab luua keerulisi kujundeid, funktsioone ja kontuure.

CNC juhtimine: kõige moodsamat torni pööramist ja jahvatusmasinaid kontrollivad CNC süsteemid. CNC -tehnoloogia võimaldab täpset kontrolli tööriistade liikumiste ja töötlemise protsesside üle, tagades täpsuse ja korratavuse.

Otseülekanne: mõned masinad on varustatud reaalajas tööriistade võimalustega. Otseülekanne võimaldab jahvatamistoiminguid teha, kui tooriku pöörleb, laiendades masina võimalusi ja vähendades vajadust mitme seadistuse järele.

Automaatsed tööriistade muudatused: paljudel neist masinatest on automaatsed tööriistade vahetajad, mis saavad tööriistade tööriistad kiiresti ja automaatselt välja vahetada, võimaldades pidevat töötlemist ilma käsitsi tööriistade muudatusteta.

Rakendused: Kiire tornipööramise ja freesimismasinate abil leiavad rakendused tööstusharudes, mis vajavad ülitäpseid komponente, näiteks lennundus, autotööstus, meditsiiniseadmete tootmine ja keerukate mehaaniliste osade tootmist.

Kokkuvõtlikult võib öelda, et kiire tornipööre ja jahvatusmasin on mitmekülgne CNC tööpink, mis ühendab endas pöörde- ja jahvatusvõimalused, keskendudes kiirele töötlemisele. Neid kasutatakse tööstuses, kus on hädavajalik keerukate ja täpsete komponentide tootmine ning nende arenenud funktsioonid muudavad need kaasaegsete tootmisprotsesside jaoks väärtuslikuks varaks.

Masinareisiskeem

High-Speed Turret Turning and Milling Machine

Toote üksikasjad

Parameetrite loend

ese	Treipingimudel	ühik	CK52dty	CK76dty	CK46dty
Töötlemisruum	Spindli maksimaalne pöörde läbimõõt	mm	Ø 700
	Maksimaalne pööre välimise ringi pikkus	mm	520
	Maksimaalne riba läbimõõt	mm	Ø 55	Ø 72	Ø 45
põhitelg	Maksimaalne spindli kiirus	r/min	4200 (seadistamine 3500)	3200 (seadistamine 2000)	6000 (komplekt 4500)
	Spindli pea tüüp		A2 - 6	A2 -8	A2 - 5
	Spindli läbimõõt	mm	Ø 66	Ø 86	Ø 56
sööda	X/z/y telg maksimaalne käik	mm	260/500/± 60
	90 ° toitepea läbib spindli keskpunkti	mm	30
	X/z/y telje maksimaalne kiire liikumine	m/minu	24 (seadistamine 16)/ 24 (seade 16)/ 14 (seade 8)
	X/z/y telje kruvivarras	mm	40
	X/z/y telje rullikrada	mm	35/45/35
Elektri torn	Power Torn mudel (toite torn)	Bmt	BMT55
	Power Head Collet	Olema	ER32
	Fikseeritud tööriistahoidja suurus	mm	25x25
	Avahoidja varre läbimõõt	mm	Ø32
elektrimasinad	Peamine mootori võimsus/pöördemoment	Kw / nm	11kW/hinnatud 72nm	15kW/hinnatud 98nm	7,5 kW/hinnatud 47nm
	X/z/y telje mootori võimsus/pöördemoment	Kw / nm	Yaskawa 2,9 KW /18.6NM Ineptional New Generation3.1 kW /15nm
	Torni toitemootori võimsus/pöördemoment	Kw / nm	Uus põlvkond 3.1 kw/15nm
	Torni toitemootori maksimaalne kiirus	r/min	6000 (seadistamine 4000), tavaline kiirus hinde 4000
	Toitepea mootori võimsus/pöördemoment	Kw / nm	3,1 kW/15nm
	Torni tööriista võimsus/pöördemoment muutis mootori	Kw / nm	Uus põlvkond1.0 kw /3.1nm
Tagatiit	Tagatihe	mm	520
	Maksimaalne hüdrauliline sabakoda	mm	100
	Sabakomplekti ülaosa koonuse augu kitsendamine	Mk	Mohs 5#
	Maksimaalne vahemaa otsa ja chucki vahel	mm	690
teine	Spindli positsioneerimispiduri seade		Hüdrauliline, valikuline programmeeritav
	Voodi kalduvus	°	30 ° või 15 °
	Tööpinkide pikkus x laius x kõrgus	mm	2500x1680x1900
	Kogu masina kogukaal	Kg	5000 kg
	Koguvõimsus	kw	20
	Keskmine energiatarve	Kw / h	3

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel	Skemaatiline skeem	Avastamismeetod	Vabrikustandard


Spindli radiaalne löök		Avastage välimise koonuse väljakool	0.0035


X-telje korduspositsioon		Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Z-telje korduspositsioon		Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Y-telje korduspositsioon		Tuvastage korduv positsioon Y -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.004


C -telje korduspositsioon		Tuvastage C-telje fikseeritud punkti ümberpaigutamine, märkus: ennustage kõigepealt umbes 50 korda, et korvata külma mootori ja kuuma mootori vea ning seejärel tuvastada korduv positsioneerimine	20 kaare sekundit


C -telje positsioon pöörd		Tuvastage C-telje juhuslik positsiooni täpsus, märkus. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel kontrollige korduvaid sätteid	72 kaare sekundit


Power Head klambrivõistlus		Koonuse löök	0.015

Power Head klambrivõistlus		Peksmine	0.01

Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
