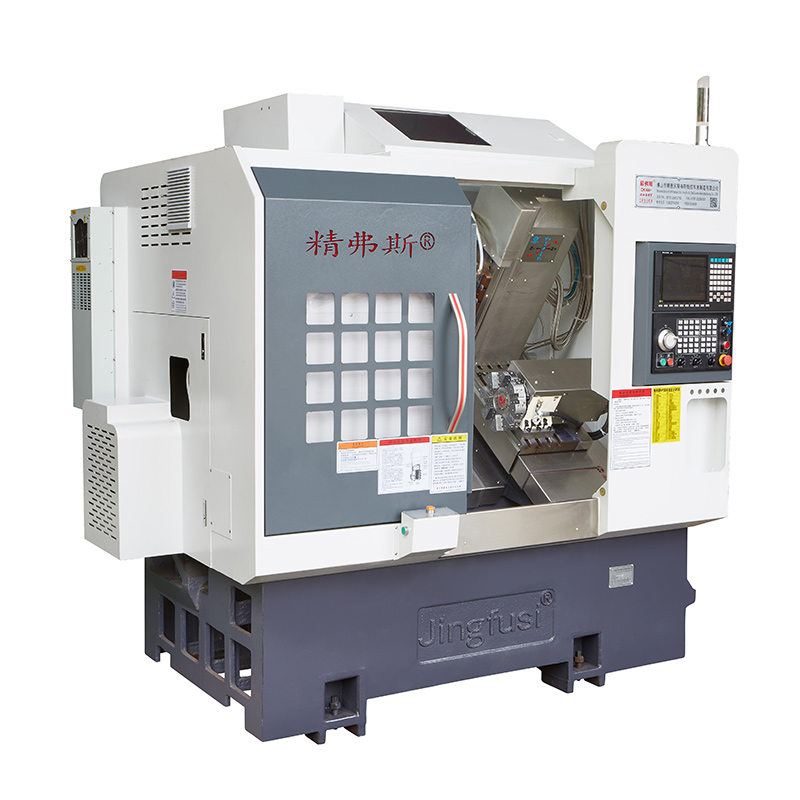

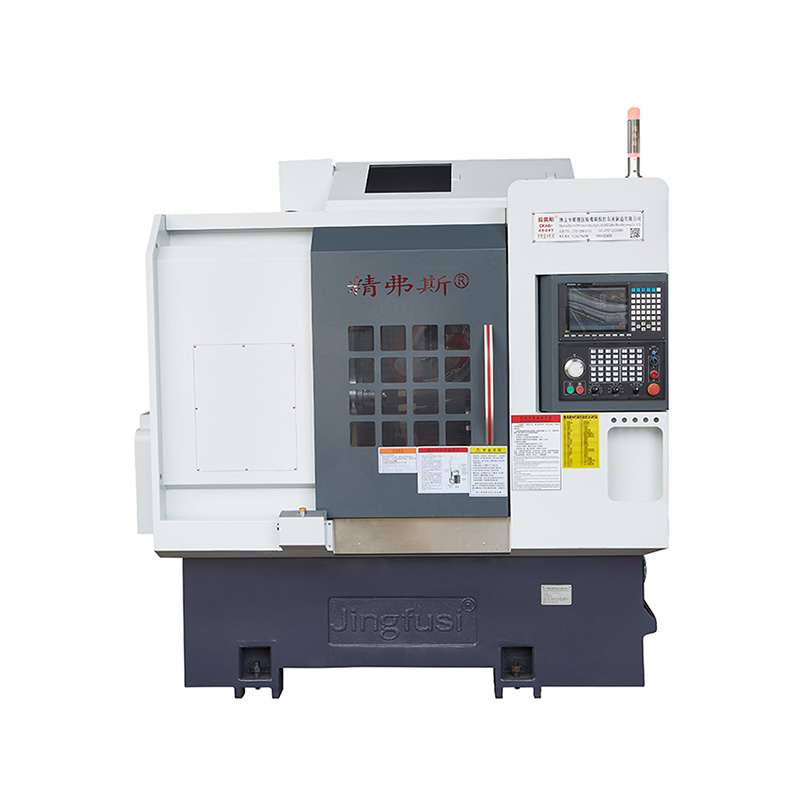

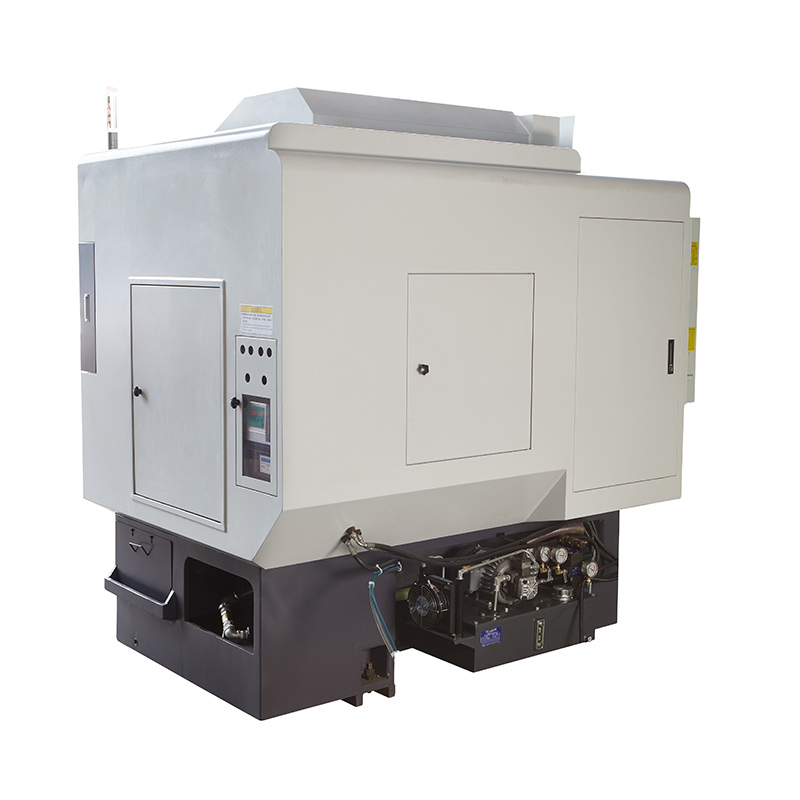

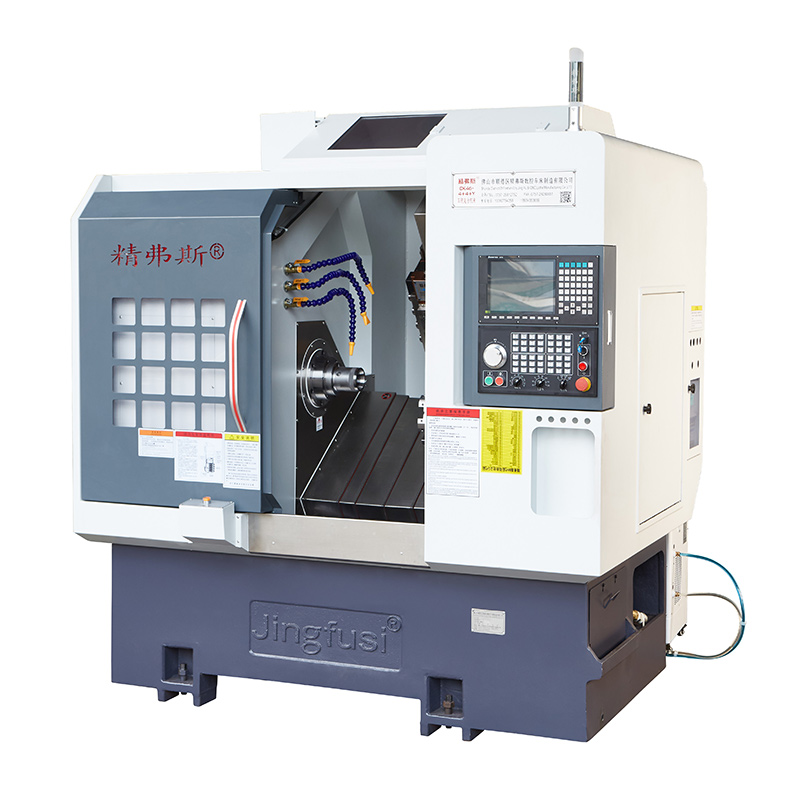

Suure täpsusega revolver-treimis- ja freespink

Professionaalse tootjana soovime teile pakkuda kvaliteetset Jingfusi® kõrge täpsusega revolver-treimis- ja freespinki. Ja me pakume teile parimat müügijärgset teenindust ja õigeaegset kohaletoimetamist.

Mudel:CK76DTY

Saada päring

Tootekirjeldus

Täpsus on treimisel ja freesimisel võtmetähtsusega ning meie masin annab teile selle täpsuse. Tugeva ja vastupidava konstruktsiooniga masin on võimeline toime tulema täpsete töötlemistöödega kvaliteetse väljundiga.

Selle masina Jingfusi® torni konstruktsioon võimaldab kiiret ja lihtsat tööriistavahetust, muutes selle suurepäraseks mitmesugusteks töötlemistöödeks. Võimsa freesvõlli ja treimisfunktsiooniga saate kiiresti ja täpselt luua keerulisi detaile.

Meie suure täpsusega revolvtreimis- ja freespink on loodud töötlemisprotsessi lihtsustamiseks ja tõhususe maksimeerimiseks. Tänu kiirele töötlemisele ja multifunktsionaalsusele pakub see mitmekülgsust mitmesuguste ülesannete ja rakenduste lahendamiseks.

Meie masin pole mitte ainult täpne, vaid ka ehitatud kestma. Tänu vastupidavale ja tugevale raamile saab see masin hakkama mitmesuguste materjalide ja rakendustega, tagades optimaalse tootlikkuse ja oskuse.

Lisaks muudab selle masina intuitiivne liides selle kasutamise lihtsaks, isegi neile, kes on masinaga alles alustanud. Juhtnupud on loodud kasutajasõbralikuks, võimaldades teil hõlpsasti programmeerida ja teostada käsilolevat töötlemistööd.

Meie suure täpsusega revolvtreimis- ja freespink ületab vastupidavuse, tõhususe ja täpsuse osas ootusi. Oma võimsate võimaluste, tugeva konstruktsiooni ja hõlpsasti kasutatava liidesega on see ideaalne lahendus teie täppistreimise ja freesimise vajadustele.

Jingfusi® masina reisiskeem

Toote üksikasjad

Parameetrite loend

üksus	Treipingi mudel	üksus	CK52DTY	CK76DTY	CK46DTY
Töötlemise ulatus	Spindli maksimaalne pöörlemisläbimõõt	mm	Ø 700
	Maksimaalne pöörde välisringi pikkus	mm	520
	Maksimaalne varda läbimõõt	mm	Ø 55	Ø 72	Ø 45
peatelg	Maksimaalne spindli kiirus	p/min	4200 (seade 3500)	3200 (seade 2000)	6000 (komplekt 4500)
	Spindli pea tüüp		A2-6	A2 -8	A2-5
	Spindli läbiva ava läbimõõt	mm	Ø 66	Ø 86	Ø 56
sööda	X/Z/Y telje maksimaalne käik	mm	260/500/±60
	90 ° toitepea läbib spindli keskpunkti	mm	30
	X/Z/Y telje maksimaalne kiire liikumine	m/min	24 (seade 16) / 24 (seade 16) / 14 (seade 8)
	X/Z/Y telje kruvivarras	mm	40
	X/Z/Y teljega rullik	mm	35/45/35
Jõutorn	Jõutorni mudel (jõutorn)	BMT	BMT55
	Toitepea tsang	ON	ER32
	Fikseeritud tööriistahoidiku suurus	mm	25x25
	Puurihoidiku varre läbimõõt	mm	Ø32
elektrimasinad	Põhimootori võimsus/pöördemoment	KW/Nm	11KW/nimimoment 72Nm	15KW/nimi 98Nm	7,5 KW/nimi 47Nm
	X/Z/Y telje mootori võimsus/pöördemoment	KW/Nm	yaskawa 2,9 KW / 18,6 Nm, valikuline uus põlvkond 3,1 kW / 15 Nm
	Torni jõupea mootori võimsus/pöördemoment	KW/Nm	Uus põlvkond 3,1 KW/15NM
	Torni jõumootori maksimaalne kiirus	p/min	6000 (seade 4000), ühine kiirus ≤4000
	Võimsuspea mootori võimsus/pöördemoment	KW/Nm	3,1 kW/15 NM
	Torni tööriista vahetava mootori võimsus/pöördemoment	KW/Nm	Uus põlvkond 1,0 KW / 3,1 NM
Tailstock	Sabatoe käik	mm	520
	Tagavarda maksimaalne hüdrauliline käik	mm	100
	Tailstock ülaosa nõela koonuse auk kitsenev	MK	mohs 5#
	Maksimaalne vahemaa otsa ja padruni vahel	mm	690
muud	Spindli positsioneerimispiduri seade		Hüdrauliline, valikuliselt programmeeritav
	Voodi kalle	°	30° või 15°
	Tööpingi pikkus X laius X kõrgus	mm	2500X1680X1900
	Kogu masina kaal	KG	5000 kg
	Koguvõimsus	kw	20
	Keskmine energiatarve	kw/h	3

Tööpingi täpsus

Masina täpsus, Jingfusi teguri standard:
Peamine katseobjekt	Skemaatiline diagramm	Tuvastamismeetod	Tehase standard


Spindli radiaalne löök		Tuvastage välimise koonuse väljavool	0.0035


X-telje korduspositsioon		Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga ning seejärel tuvastada korduv positsioneerimine.	0.003


Z-telje kordusasend		Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.003


Y-telje korduspositsioon		Tuvastage korduv positsioneerimine Y-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.004


C-telje korduspositsioon		Tuvastage C-telje fikseeritud punkti ümberpaigutamine, pange tähele: kõigepealt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel tuvastage korduv positsioneerimine	20 kaaresekundit


C-telje asend pöörlev		Tuvastage C-telje juhusliku asukoha täpsus, pange tähele: kõigepealt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel kontrollige korduvaid seadistusi	72 kaaresekundit


Jõupea kinnituslöök		Koonuse löömine	0.015

Jõupea kinnituslöök		Kinnituslöömine	0.01

Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega.
