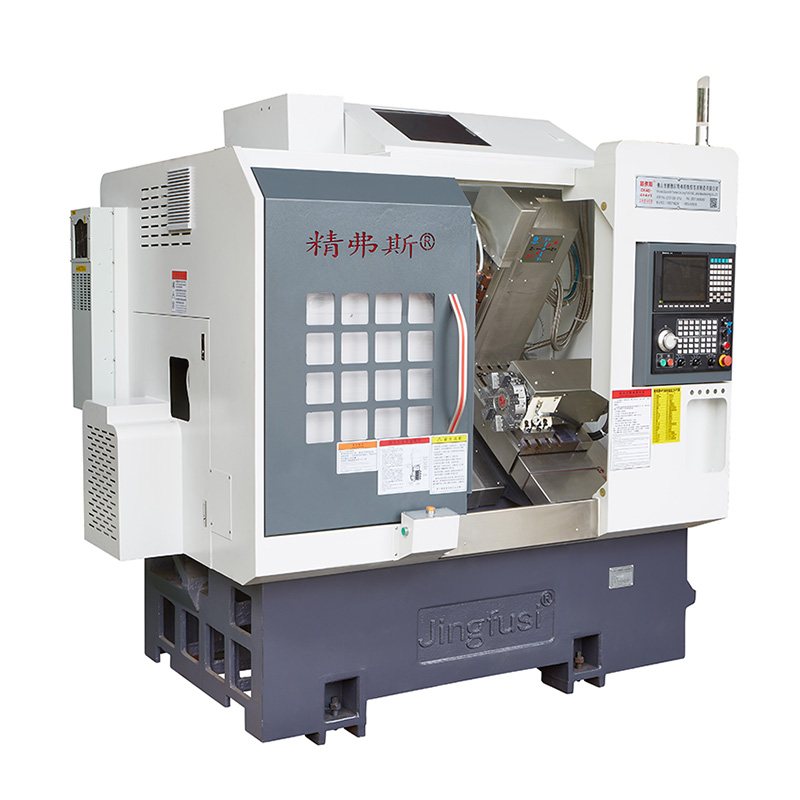

Järgnevalt tutvustame Jingfusi® kvaliteetset treimis- ja freesimismasinat, lootes aidata teil seda paremini mõista. Tere tulemast uutele ja vanadele klientidele, et nad jätkaksid meiega koostööd parema tuleviku loomiseks!
üksus | Treipingi mudel | üksus | CK46-4+4+Y | CK52-4+4+Y |
Töötlemise ulatus | Kiigu voodi kohal | mm | Ø 500 | |
Maksimaalne pöörde välisringi pikkus | mm | 320 | ||
Maksimaalne varda läbimõõt | mm | Ø 45 | Ø 51 ~ 55 | |
peatelg | Spindli pea tüüp |
|
A2-5 | A2-6 |
Spindli läbiva ava läbimõõt | mm | Ø 56 | Ø 66 | |
Maksimaalne spindli kiirus | p/min | 6000 (määratud 4500-le) | 4500 (määratud 3500-le) | |
sööda | X/Z/Y telje efektiivne käik | mm | 800/470/260 | |
X/Z/Y telje maksimaalne kiire liikumine |
m/min | 24 (Seadistus 18)/24 (Seadistus 18)/15 (Seadistus 8) | ||
X/Z/Y telje kruvivarras | mm | 32/32/25 | ||
X/Z/Y telje rööp | mm | 35/35/25 | ||
Noa torn |
Kaheksa jaama torn | PCS | 8 jaama, saab varustada kahe auguga tööriistahoidjatega, valikuliselt 12 jaamaga | |
Jõuline pea | Elektrilise peaga tööriista hoidevorm |
|
ER25 | |
Elektrilise peaga tööriist | PCS | Z-telg 4+X-telg 4, paigaldatud 4 täiendavat fikseeritud tööriistahoidjat | ||
Toitepea maksimaalne kiirus | p/min | 6000 (määratud 4000), saab tavaliselt kasutada toodete töötlemiseks alates 4000 | ||
Jõupea võlli ja võlli vaheline kaugus | mm | 65 | ||
elektrimasinad | Põhimootori võimsus/pöördemoment | KW/Nm | Uus põlvkond 7,5 kW, 47,75 NM. Terasdetailid, mille töötlemisvõimsus on üle 80, saab valikuliselt varustada võimsusega 11KW, 70,03 Nm | |
X/Z/Y telje mootori võimsus/pöördemoment | KW/Nm | 1,3 kW/8,39 NM | ||
X/Z võimsuspea mootori võimsus/pöördemoment | KW/Nm | 1,7 KW/8NM | ||
Pea mootori maksimaalne kiirus | p/min | 5000 | ||
muud | Spindli positsioneerimispiduri seade |
|
hüdrauliline rõhk | |
Voodi kalle | ° | 35° | ||
Tööpingi pikkus X laius X kõrgus | mm | 2200X1580X1900 | ||
Kogu masina kaal | KG | 3430 | ||
Koguvõimsus | kw | 13 | ||
Keskmine energiatarve | kw/h | 2 |
Masina täpsus, Jingfusi teguri standard: | ||||||||
Peamine katseobjekt | Skemaatiline diagramm | Tehase standard | ||||||
Spindli radiaalne löök | Tuvastage välimise koonuse väljavool | 0.0035 | ||||||
X-telje korduspositsioon | Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga ning seejärel tuvastada korduv positsioneerimine. | 0.003 | ||||||
Z-telje kordusasend |
|
Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. | 0.003 | |||||
Y-telje korduspositsioon | Tuvastage korduv positsioneerimine Y-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. | 0.004 | ||||||
C-telje korduspositsioon | Tuvastage C-telje fikseeritud punkti ümberpaigutamine, pange tähele: kõigepealt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel tuvastage korduv positsioneerimine | 20 kaaresekundit | ||||||
C-telje asend pöörlev | Tuvastage C-telje juhusliku asukoha täpsus, pange tähele: esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel kontrollige korduvaid seadistusi | 72 kaaresekundit | ||||||
Jõupea kinnituslöök | Koonuse löömine | 0.015 | ||||||
Jõupea kinnituslöök |
|
Kinnituslöömine | 0.01 | |||||
Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega. | ||||||||
