Pöördeveski töötlemismasin
  • Pöördeveski töötlemismasin Pöördeveski töötlemismasin

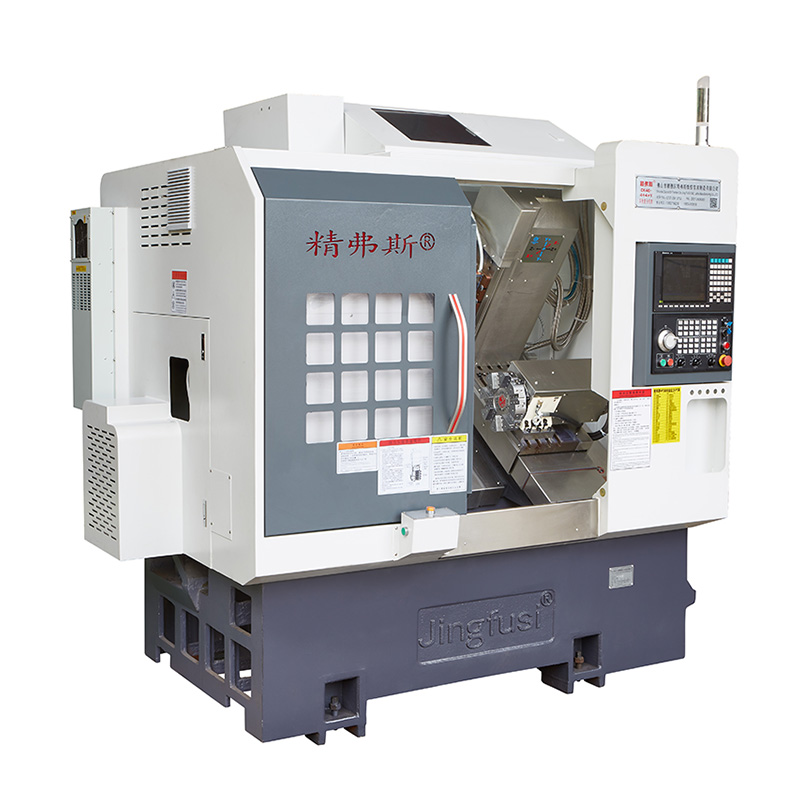

Pöördeveski töötlemismasin

Jingfusi® pöördeveski töötlemismasin sobib eriti keeruka kujuga osade, näiteks mikrokomponentide, mikrovõllide, elektrooniliste pistikute, klaaside, kellade ja mitmesuguste riistvara tarvikute masstootmiseks.
Mudel:CK52-5+5+Y

Saada päring

Tootekirjeldus

Pöördveski töötlemismasinal on ülitäpse ja suure efektiivsuse omadused. See võib vahetada juhtpuhkuse ja juhtivate pukside vahel, teha sobiv töötlemine vastavalt tooriku pikkusele ja sellel on mõistlik struktuur. Kõik kolm telge kasutavad lineaarseid veeremisjuhendeid, millel on hea kulumiskindlus ja ülitäpsus. , Servomootori juhitud lineaarsel tööriistarea struktuuril on kiire tööriista muutmise omadused, CNC -süsteemil on täielikud funktsioonid ja seda on lihtne kontrollida. Juhendi varrukata töötlemine ei vaja lihvimismaterjale ning suudab töödelda suure kiirusega ja suure täpsusega ning minimaalne järelejäänud materjal on ainult 30 mm. Valikuline külgmise töötlemisseade võib realiseerida puurimis- ja freesimisprotsesse.


Masinareisiskeem

Turn-Mill Machining Machine

Toote üksikasjad

Turn-Mill Machining Machine

Parameetrite loend

ese sisu ühik CK46-5+5+Y CK52-5+5+Y
Töötlemisruum Kiikuma mm Ø 500
Maksimaalne pööre välimise ringi pikkus mm 320

Maksimaalne riba läbimõõt		 mm Ø 45 Ø 51 ~ 55
põhitelg Maksimaalne spindli kiirus r/min 6000 (seatud 4000) 4500 (seatud 3500)
Spindli pea tüüp
A2-5 A2-6
Spindli läbimõõt mm Ø 56 Ø 66
sööda X/z/y telg maksimaalne käik mm 800/470/310
X/z/y telje maksimaalne kiire liikumine m/minu 24 (seade 18)/24 (seade 18)/15 (seade 8)
X/z/y telje kruvivarras mm 32/32/25
X/z/y telje rööp mm 35/35/25
Nuga torn Kaheksa jaama torn Arvutid 8 jaama, saab topeltauku tööriistahoidjatega varustada, valikuline 12 jaamaga
Elektripea Toitepea tööriista hoidmisvorm
ER25
Toitepea maksimaalne kiirus r/min 6000 (seatud 4000), seda saab tavaliselt kasutada toodete töötlemiseks alates 4000
Maksimaalne paigalduspuurimine ja jahvatamise pea läbimõõt mm Ø 16
Kaugus toitepea võlli ja võlli vahel mm 65
elektrimasinad Peamine mootori võimsus/pöördemoment Kw / nm 7,5 kW/47,75nm, valikuline 11kW/70,03nm teraseosade jaoks töötlemisvõimsusega 80 ja rohkem
X/z/y telje mootori võimsus/pöördemoment Kw / nm Yaskawa 1,8kW/11,5nm. Valikuline uus põlvkond 2,4 kW/hinnatud 11,5nm
X/z toitepea mootori võimsus/pöördemoment Kw / nm 2,4 kW/11.5nm
Maksimaalne toitepea mootor r/min 5000
teine Spindli positsioneerimispiduri seade
hüdrauliline rõhk
Voodi kalduvus ° 35 °
Nugalaua plaadi pikkus x laius mm 700x290
Tööpinkide pikkus x laius x kõrgus mm 2200x1580x2000
Kogu masina kogukaal Kg 3430
Koguvõimsus kw 13
Keskmine energiatarve Kw / h 2

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel Skemaatiline skeem Vabrikustandard
Spindli radiaalne löök Turn-Mill Machining Machine Avastage välimise koonuse väljakool 0.0035
X-telje korduspositsioon Turn-Mill Machining Machine Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine. 0.003
Z-telje korduspositsioon Turn-Mill Machining Machine
 Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine. 0.003
Y-telje korduspositsioon Turn-Mill Machining Machine Tuvastage korduv positsioon Y -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine. 0.004
C -telje korduspositsioon Turn-Mill Machining Machine Tuvastage C-telje fikseeritud punkti ümberpaigutamine, märkus: ennustage kõigepealt umbes 50 korda, et korvata külma mootori ja kuuma mootori vea ning seejärel tuvastada korduv positsioneerimine 20 kaare sekundit
C -telje positsioon pöörd Turn-Mill Machining Machine  Tuvastage C-telje juhuslik positsiooni täpsus, märkus. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel kontrollige korduvaid sätteid 72 kaare sekundit
Power Head klambrivõistlus Turn-Mill Machining Machine Koonuse löök 0.015
Power Head klambrivõistlus Turn-Mill Machining Machine
 Peksmine 0.01
Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
