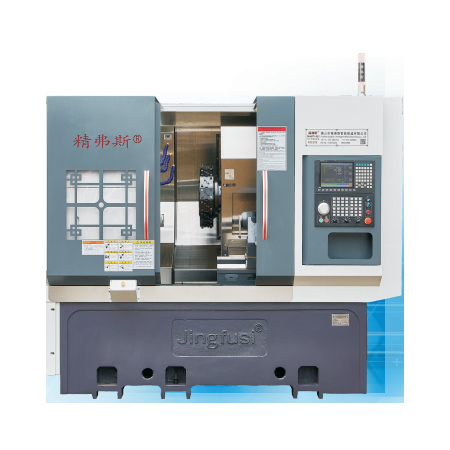

Jõutorniga treimise ja freesimise kombineeritud masin
  • Jõutorniga treimise ja freesimise kombineeritud masin - 0 Jõutorniga treimise ja freesimise kombineeritud masin - 0

Jõutorniga treimise ja freesimise kombineeritud masin

Professionaalsete tootjatena on Jingfusi® uhke oma jõutorniga treimise ja freesimise kombineeritud masina esitlemise üle. Oleme pühendunud tipptasemel müügijärgse teeninduse pakkumisele ja toodete õigeaegse kohaletoimetamise tagamisele. Meie tööpinkide ühtlase kvaliteedi säilitamiseks järgime standardset lähenemisviisi nii masina kere ehitamisel kui ka konfiguratsiooni kokkupanemisel. See eeldab stabiilsuse ja töökindluse tagamiseks ühtsete tarvikute (sealhulgas vahetatava lõikurihoidiku jõupea ja alusplaadil oleva tööriista torn) kasutamist. Meie masin on konstrueeritud lihtsa ja praktilise struktuuriga, kohandatud reaalsete rakenduste jaoks ja konstrueeritud kasutajasõbralikuks kasutamiseks.

Mudel:CK52DTY

Saada päring

Tootekirjeldus

Professionaalse tootjana soovime Jingfusi® pakkuda teile jõutorniga treimise ja freesimise kombineeritud masinat.
Toote üksikasjad



Parameetrite loend

üksus Treipingi mudel üksus CK46DTY CK52DTY
Töötlemise ulatus Spindli maksimaalne pöörlemisläbimõõt mm Ø 600
Maksimaalne pöörde välisringi pikkus mm 300
Maksimaalne varda läbimõõt mm Ø 45 Ø 55
peatelg Maksimaalne spindli kiirus p/min 6000 (seade 4500) 4200 (seade 3500)
Spindli pea tüüp
A2-5 A2-6
Spindli läbiva ava läbimõõt mm Ø 56 Ø 66
sööda X/Z/Y telje maksimaalne käik mm 800/400/±60
90 ° toitepea läbib spindli keskpunkti mm 60
X/Z/Y telje maksimaalne kiire liikumine m/min 24 (seade 18) / 24 (seade 18) / 15 (seade 12)
X/Z/Y telje kruvivarras mm 32/32/32
X/Z/Y teljega rullik mm 35/35/35
Jõutorn
 Jõutorni mudel (jõutorn) BMT BMT45, valikuline BMT55
Toitepea tsang ON ER25
Fikseeritud tööriistahoidiku suurus mm 25x25
Puurihoidiku varre läbimõõt mm Ø25
Tailstock Põhimootori võimsus/pöördemoment KW/Nm 7,5 KW/nimi 47Nm 11KW/nimimoment 72Nm
X/Z/Y telje mootori võimsus/pöördemoment KW/Nm yaskawa 1,8KW/11,5N. Valikuline uus põlvkond 2,4 KW/nimi 11,5 Nm
Torni jõumootori maksimaalne kiirus p/min 80000° (muutus ≤7000, 90° võimsus ≤6000)
Võimsuspea mootori võimsus/pöördemoment KW/Nm 8,5 KW/nimi 16,5 Nm
Torni tööriista vahetava mootori võimsus/pöördemoment KW/Nm Uus põlvkond 1,0 KW / 3,1 NM
muud Spindli positsioneerimispiduri seade
hüdrauliline rõhk
Voodi kalle ° 35°
Tööpingi pikkus X laius X kõrgus mm 2200X1500X1900
Kogu masina kaal KG 3900 kg
Koguvõimsus kw 15
Keskmine energiatarve kw/h 3

Tööpingi täpsus

Masina täpsus, Jingfusi teguri standard:
Peamine katseobjekt Skemaatiline diagramm Tehase standard
Spindli radiaalne löök Tuvastage välimise koonuse väljavool 0.0035
X-telje korduspositsioon Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga ning seejärel tuvastada korduv positsioneerimine. 0.003
Z-telje kordusasend
Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. 0.003
Y-telje korduspositsioon Tuvastage korduv positsioneerimine Y-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine. 0.004
C-telje korduspositsioon Tuvastage C-telje fikseeritud punkti ümberpaigutamine, pange tähele: kõigepealt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel tuvastage korduv positsioneerimine 20 kaaresekundit
C-telje asend pöörlev   Tuvastage C-telje juhusliku asukoha täpsus, pange tähele: kõigepealt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga, ja seejärel kontrollige korduvaid seadistusi 72 kaaresekundit
Jõupea kinnituslöök Koonuse löömine 0.015
Jõupea kinnituslöök
Kinnituslöömine 0.01
Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega.
