Kaldkalduv voodi pöörab CNC -treipingi masina

CK46 kalduv kaldvoodi CNC -treipingi masin on Jingfusi® parandamine ja täiendamine algsel alusel. Algse mudeli kõrge töötlemise ja hõlpsa töö päringu põhjal on see välja töötatud täielikult suletud kalduvoodi kujunduse ja suurema tööruumi, suurema töötlemiskiiruse ja täpse CNC tööpinkide töötlemisega, mida on lihtsam reguleerida ja hooldada.

Mudel:CK46

Saada päring

Tootekirjeldus

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® kaldvoodi CNC treipingi masin:

Optimaalne disain:Sellel kalduv kalduvoodil pöörav CNC-treipingi masin sisaldab 35-kraadist kalduvoodi kujundust, mis pakub täppismatöötluseks suurenenud jäikust ja stabiilsust.

Kiibi tõhus käitlemine:Masin pakub märkimisväärset kiibide edastusvõimsust, võimaldades klientidel paindlikkust valida kas esi- või tagumise kiibi eemaldamise, tagades töötlemisprotsessi mugavuse.

Kruvi PRE-venitamine:Kruvi eelnõitu konstruktsiooni lisades optimeerib see treipink töötlemise täpsust ja töökindlust.

Gang-tüüpi tööriistapostitus:See treipink toetab jõugu tüüpi tööriistapostiga, toetab mitmete tööriistade kasutamist erinevates mehaanilistes toimingutes tõhususe ja mitmekülgsuse suurendamiseks.

Toote üksikasjad

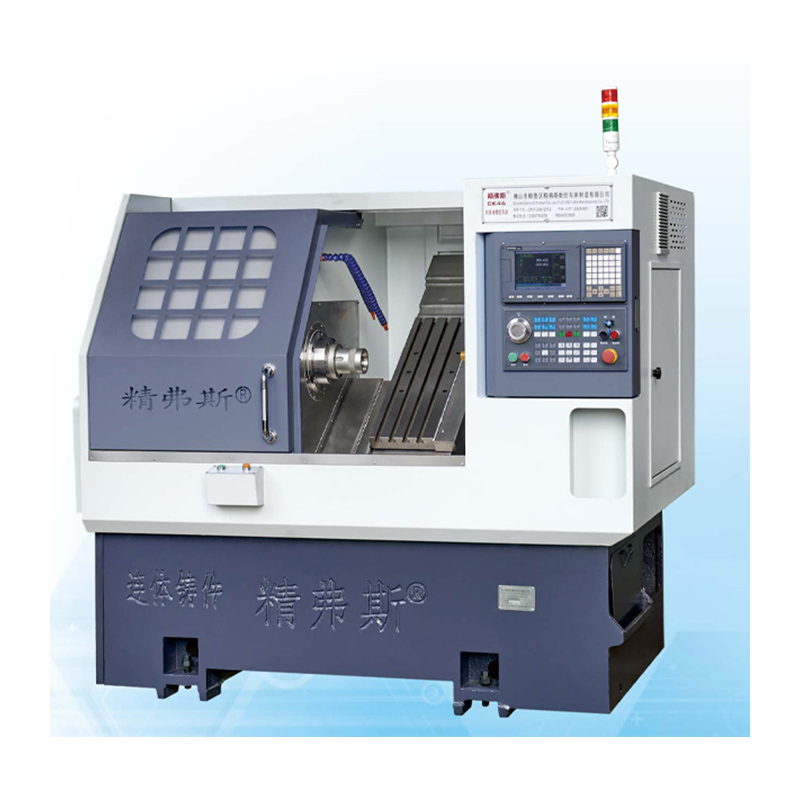

Inclined Slant bed Turning CNC Lathe Machine

Parameetrite loend

projekt		ühik	CK46	CK52	CK76
Maksimaalne pöörde pikkus		mm	350
Maksimaalne pöörde läbimõõt voodil		mm	Ø 500
Maksimaalne pöörde läbimõõt rulal		mm	Ø 160
Voodi kalduvus		°	35 °
X/Z -telje tõhus reisimine		mm	Läbimõõt 1000/400
X/z -telje kruvi spetsifikatsioonid		mm	32
X/z -telje raudtee spetsifikatsioonid		mm	35
X/z-telje mootori võimsus		Kw	1.3
X/z telje maksimaalne kiire liikumine		m/minu	24
Tööpinkide pikkus x laius x kõrgus		mm	2100x1580x1800
Kogu masina kogukaal		Kg	2600
Nuganumber		fikseerima	8
Ruudukujuline nuga		mm	20x20
Ümmarguse augu lõikuri suurus		mm	Ø20
Koguvõimsus		kw	13	13	16
Keskmine energiatarve		Kw / h	2	2	2.5
peavõll	Spindli otsa näovorm		A2-5	A2-6	A2 -8


	Maksimaalne spindli kiirus	r/min	6000 (seatud 4500)	4200 (seatud väärtusele 3500)	3200 (seatud 2500)
	Spindli mootori võimsus	Kw	7.5	7.5	11
	Spindlimootori nimivorm	Nm	47,8nm	47,8nm	72nm
	Maksimaalne riba läbimõõt	mm	Ø 45	Ø 51	Ø 75

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel	Skemaatiline skeem	Avastamismeetod	Vabrikustandard


Spindli radiaalne löök,		Avastage välimise koonuse väljakool	0.0025


X-telje korduspositsioon		Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.0025


Z-telje korduspositsioon		Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.0025


Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
