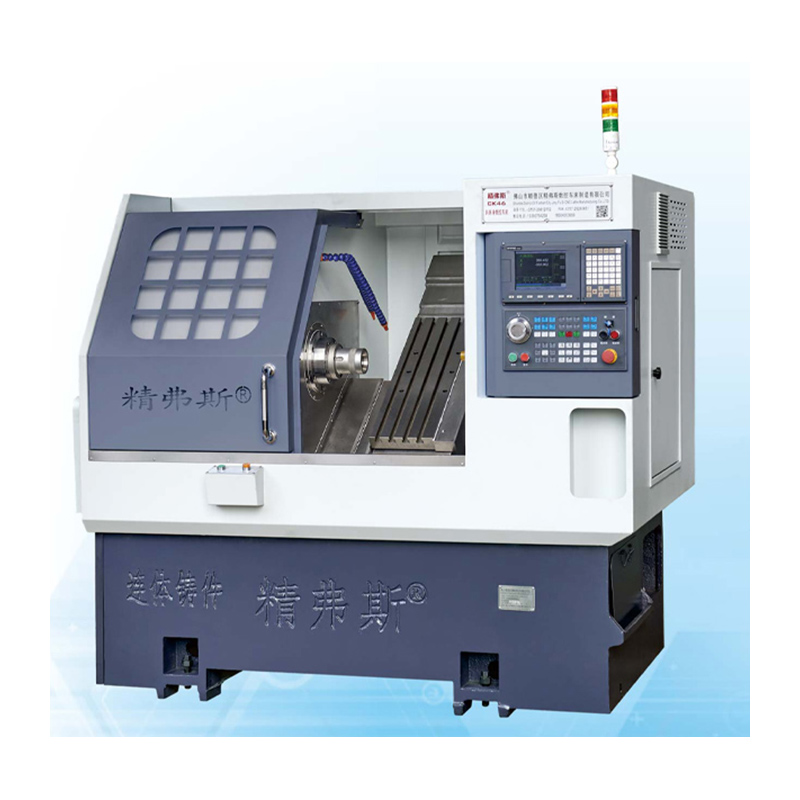

Kõrge täpsusega CNC kaldus voodiga treipink

Järgnevalt tutvustame Jingfusi® kõrgekvaliteedilist kõrge täpsusega CNC kaldpinnaga treipingi masinat, lootes aidata teil seda paremini mõista. Tere tulemast uutele ja vanadele klientidele, et nad jätkaksid meiega koostööd parema tuleviku loomiseks!

Mudel:CK46

Saada päring

Tootekirjeldus

Jingfusi® ülitäpsed CNC-kaldpinnaga treipingid suudavad teha täpseid treimis- ja freesimistoiminguid. Professionaalse tootjana soovime teile pakkuda kvaliteetset Jingfusi® kõrge täpsusega CNC kaldpinnaga treipingi. Ja me pakume teile parimat müügijärgset teenindust ja õigeaegset kohaletoimetamist.

Siin on mõned nende masinate peamised omadused ja omadused:

Kaldus voodi konstruktsioon: kaldus konstruktsioon tagab töötlemise ajal suurema jäikuse ja stabiilsuse. See tagab, et lõikeriistad jäävad töödeldava detaili vahetusse lähedusse, mille tulemuseks on parem täpsus.

Kõrge täpsusega spindel: need masinad on varustatud ülitäpse spindliga, mis pakuvad minimaalset spindli väljajooksu ja suurepärast pöörlemistäpsust. See täpsus on kriitiline kitsaste tolerantside ja peene pinnaviimistluse saavutamiseks.

Täiustatud CNC-juhtseadmed: varustatud täiustatud CNC-juhtimisseadmete ja programmeerimisvõimalustega, saavad operaatorid hõlpsalt programmeerida ja juhtida keerulisi töötlustoiminguid täpselt ja paindlikult.

Masina reisimise diagramm

Toote üksikasjad

Parameetrite loend

projekt		üksus	CK46	CK52	CK76
Maksimaalne pöörde pikkus		mm	350
Maksimaalne pöörde läbimõõt voodil		mm	Ø 500
Maksimaalne pöörde läbimõõt rulal		mm	Ø 160
Voodi kalle		°	35°
X/Z-telje efektiivne käik		mm	Läbimõõt 1000/400
X/Z-telje kruvide tehnilised andmed		mm	32
X/Z-telje rööpa spetsifikatsioonid		mm	35
X/Z-telje mootori võimsus		KW	1.3
X/Z-telje maksimaalne kiire liikumine		m/min	24
Tööpingi pikkus X laius X kõrgus		mm	2100X1580X1800
Kogu masina kaal		KG	2600
Noa number		parandada	8
Ruudukujuline noa suurus		mm	20x20
Ümmarguse augu lõikuri suurus		mm	Ø20
Koguvõimsus		kw	13	13	16
Keskmine energiatarve		kw/h	2	2	2.5
peavõll	Spindli otspinna vorm		A2-5	A2-6	A2-8


	Maksimaalne spindli kiirus	p/min	6000 (määratud 4500-le)	4200 (määratud 3500-le)	3200 (määratud 2500-le)
	Spindli mootori võimsus	KW	7.5	7.5	11
	Spindli mootori nimipöördemoment	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maksimaalne varda läbimõõt	mm	Ø 45	Ø 51	Ø 75

Tööpingi täpsus

Masina täpsus, Jingfusi teguri standard:
Peamine katseobjekt	Skemaatiline diagramm	Tuvastamismeetod	Tehase standard


Spindli radiaalne löök,		Tuvastage välimise koonuse väljavool	0.0025


X-telje korduspositsioon		Tuvastage X-telje korduv positsioneerimine. Märkus. Esmalt ennustage umbes 50 korda, et kompenseerida külma ja kuuma mootori viga ning seejärel tuvastada korduv positsioneerimine.	0.0025


Z-telje kordusasend		Tuvastab korduvat positsioneerimist Z-teljel. Märkus. Esmalt ennustage umbes 50 korda külma ja kuuma mootori vea kompenseerimiseks ning seejärel tuvastage korduv positsioneerimine.	0.0025


Kui tellija soovib testida X/Z/Y telje ISO või VD1 täpsust, määratakse see kindlaks lepingu sõlmimise ajal. Klient peab seda eset katsetama samaaegselt Jingfusi Factory esmase vastuvõtmisega.
