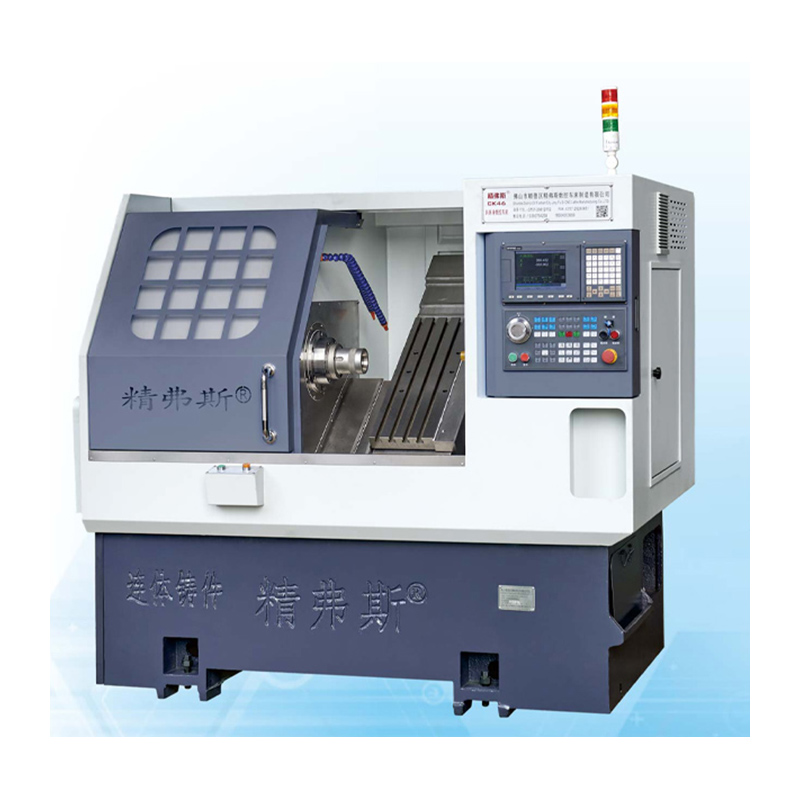

CNC kaldvoodi treipink

Jingfusi® CNC kaldvoodi treipink leiab rakenduse tööstuskeskkonnas, kus tootmine nõuab ülimat täpsust ja täpsust. Lisaks tööstuslikule kasutamisele vastavad need treipingid harrastajate ja väikeettevõtete omanike vajadustele, mis otsivad tööriista, mis pakub disainiprotsessides kõrget kohandamist ja paindlikkust. Ükskõik, kas suuremahulistes tootmisseadetes või väiksema mahuka ettevõtmistes, kohaneb CNC kalduvoodi Jingfusi®-ist erinevate nõuetega, ühendades täpsuse mitmekülgsusega.

Mudel:CK46

Saada päring

Tootekirjeldus

Jingfusi® CNC kaldvoodi treipink paistab silma täpse töötlemisvahendina, mis on hoolikalt valmistatud erinevate komponentide tootmiseks, pöörates erilist tähelepanu silindrilistele ja pöörlemisosadele. Selle määratlev iseloomulik peitub kaldvoodi struktuuris, mis on strateegiliselt konstrueeritud, et parandada stabiilsust ja täpsust kogu töötlemisprotsessi vältel. See uuenduslik disain tagab, et treipink on silma paista täpsete ja kvaliteetsete tulemuste saavutamisel, muutes selle väärtuslikuks varaks mitmesuguste tootmisrakenduste jaoks.

Masinareisiskeem

Toote üksikasjad

Parameetrite loend

projekt		ühik	CK46	CK52	CK76
Maksimaalne pöörde pikkus		mm	350
Maksimaalne pöörde läbimõõt voodil		mm	Ø 500
Maksimaalne pöörde läbimõõt rulal		mm	Ø 160
Voodi kalduvus		°	35 °
X/Z -telje tõhus reisimine		mm	Läbimõõt 1000/400
X/z -telje kruvi spetsifikatsioonid		mm	32
X/z -telje raudtee spetsifikatsioonid		mm	35
X/z-telje mootori võimsus		Kw	1.3
X/z telje maksimaalne kiire liikumine		m/minu	24
Tööpinkide pikkus x laius x kõrgus		mm	2100x1580x1800
Kogu masina kogukaal		Kg	2600
Nuganumber		fikseerima	8
Ruudukujuline nuga		mm	20x20
Ümmarguse augu lõikuri suurus		mm	Ø20
Koguvõimsus		kw	13	13	16
Keskmine energiatarve		Kw / h	2	2	2.5
peavõll	Spindli otsa näovorm		A2-5	A2-6	A2 -8


	Maksimaalne spindli kiirus	r/min	6000 (seatud 4500)	4200 (seatud väärtusele 3500)	3200 (seatud 2500)
	Spindli mootori võimsus	Kw	7.5	7.5	11
	Spindlimootori nimivorm	Nm	47,8nm	47,8nm	72nm
	Maksimaalne riba läbimõõt	mm	Ø 45	Ø 51	Ø 75

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel	Skemaatiline skeem	Avastamismeetod	Vabrikustandard


Spindli radiaalne löök,		Avastage välimise koonuse väljakool	0.0025


X-telje korduspositsioon		Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.0025


Z-telje korduspositsioon		Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.0025


Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
