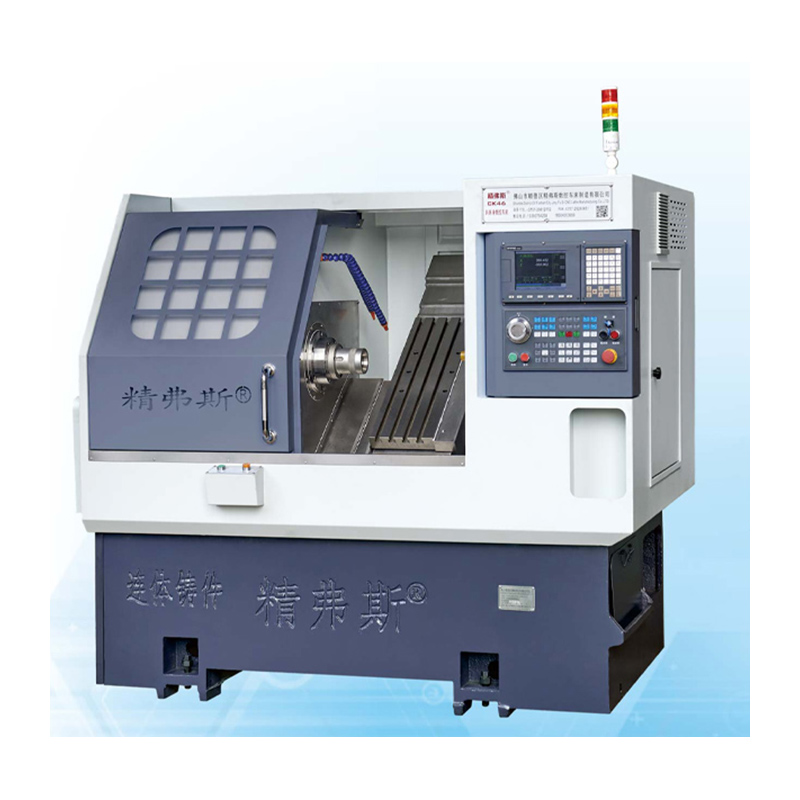

CNC kaldvoodi treipink

Jingfusi® kõrgekvaliteedilisel CNC kalduv voodi treipingil on mugava kiibi eemaldamise omadused, täielikud funktsioonid, suurepärane jõudlus, kõrge jäikus, kõrge efektiivsus ja kõrge täpsus. Kasutatakse peamiselt autoosades, sanitaartehniliste ventiilides, vormide ja muudes tööstusharudes.

Mudel:CK46

Saada päring

Tootekirjeldus

Jingfusi® CNC kaldvoodi treipingi masinaid kasutatakse peamiselt autoosades, sanitaartehnilistes ventiilides, vormide ja muudes tööstusharudes. See sobib ka võllide, ketaste ja muude keerukate suuruste, erineva suurusega ja ülitäpse nõuetega partii töötlemiseks. See suudab automaatselt lõpule viia sisemiste ja väliste ringide, soonte, koonuste, sfääriliste pindade, erinevate meetri- ja tolli niidi ning muude pöörlevate kehade töötlemise. Kõik castings on valmistatud vaigu liivast, mis on läbi teinud vananemise ja millel on hea stabiilsus, kõrge tugevus ja hea täpsuse säilitamine.

Toote üksikasjad

Parameetrite loend

projekt		ühik	CK46	CK52	CK76
Maksimaalne pöörde pikkus		mm	350
Maksimaalne pöörde läbimõõt voodil		mm	Ø 500
Maksimaalne pöörde läbimõõt rulal		mm	Ø 160
Voodi kalduvus		°	35 °
X/Z -telje tõhus reisimine		mm	Läbimõõt 1000/400
X/z -telje kruvi spetsifikatsioonid		mm	32
X/z -telje raudtee spetsifikatsioonid		mm	35
X/z-telje mootori võimsus		Kw	1.3
X/z telje maksimaalne kiire liikumine		m/minu	24
Tööpinkide pikkus x laius x kõrgus		mm	2100x1580x1800
Kogu masina kogukaal		Kg	2600
Nuganumber		fikseerima	8
Ruudukujuline nuga		mm	20x20
Ümmarguse augu lõikuri suurus		mm	Ø20
Koguvõimsus		kw	13	13	16
Keskmine energiatarve		Kw / h	2	2	2.5
peavõll	Spindli otsa näovorm		A2-5	A2-6	A2 -8


	Maksimaalne spindli kiirus	r/min	6000 (seatud 4500)	4200 (seatud väärtusele 3500)	3200 (seatud 2500)
	Spindli mootori võimsus	Kw	7.5	7.5	11
	Spindlimootori nimivorm	Nm	47,8nm	47,8nm	72nm
	Maksimaalne riba läbimõõt	mm	Ø 45	Ø 51	Ø 75

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel	Skemaatiline skeem	Avastamismeetod	Vabrikustandard


Spindli radiaalne löök,		Avastage välimise koonuse väljakool	0.0025


X-telje korduspositsioon		Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.0025


Z-telje korduspositsioon		Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.0025


Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
