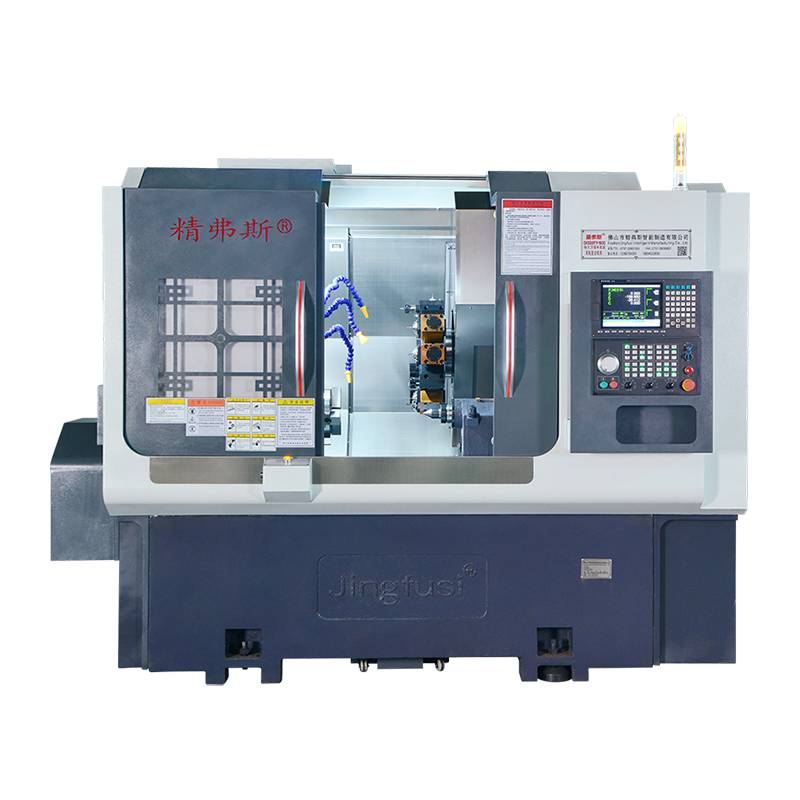

Jahvatamise komposiitreibi masin

Jingfusi kõrge kvaliteediga pöörde jahvatamise komposiitpinkide masin sisaldab paindlikku spindli, mis hoiab oma kujundamisel lisamehhanismi, suurendades osade töötlemise ajal jäikust. Otsese tööriista muutmise süsteem välistab vajaduse keerukate tööriista muutmise programmide järele ja vähendab tööriista muutmise aega, mille tulemuseks on kasutajate tõhusa töötlemise ja kulude kokkuhoiu. See uuenduslik disain ei paranda mitte ainult masina üldist stabiilsust toimingute ajal, vaid ka tööriista muutmise protsessi sujuvamaks, muutes töötlemise töövoo efektiivsemaks ja kasutajate jaoks majanduslikult soodsamaks.

Mudel:CK52DTY

Saada päring

Tootekirjeldus

Jingfusise tarnijate pöörde- ja freesimismasin hõlmab pöördeid, freesimist, puurimist, igavat koputamist ja mitmesuguseid muid funktsioone üheks, mitmekülgseks seadmeks. Võimalik teostada otsa- ja külgmine jahvatamine, puurimine, koputamine ja komposiittöötlus, sobib see masin eriti hästi keerukate kujundite ja nõudlike täpsuste spetsifikatsioonide jaoks. See paistab silma pöörlevate osade terviklike töötlemisvajadustega, täites kõik või enamus nõutavaid toiminguid ühe klambris. See mitte ainult ei taga erakordset täpsust, vaid suurendab ka tõhusust, põhjustades lõpuks töötlemisprotsessi kulude vähenemist.

Komposiit -treipingi jahvatamise peamised omadused:

1. All-kavandatud paigutus rohke siseruumiga.

2. Ülimalt esitatud iseseisev spindli struktuur ja kiire hüdraulilise pöörlemissüsteemi korporatsioon, tagades tipptasemel jõudluse.

3. Kiire tööpinkide kiirete võimaluste suurendamine.

4. Eelmine jõu katkestuste tekitamine Servo Motor väärtuse ebatäpsuste põhjustamisel.

Masinareisiskeem

Toote üksikasjad

Parameetrite loend

ese	Treipingimudel	ühik	CK52dty	CK76dty	CK46dty
Töötlemisruum	Spindli maksimaalne pöörde läbimõõt	mm	Ø 700
	Maksimaalne pööre välimise ringi pikkus	mm	520
	Maksimaalne riba läbimõõt	mm	Ø 55	Ø 72	Ø 45
põhitelg	Maksimaalne spindli kiirus	r/min	4200 (seadistamine 3500)	3200 (seadistamine 2000)	6000 (komplekt 4500)
	Spindli pea tüüp		A2 - 6	A2 -8	A2 - 5
	Spindli läbimõõt	mm	Ø 66	Ø 86	Ø 56
sööda	X/z/y telg maksimaalne käik	mm	260/500/± 60
	90 ° toitepea läbib spindli keskpunkti	mm	30
	X/z/y telje maksimaalne kiire liikumine	m/minu	24 (seadistamine 16)/ 24 (seade 16)/ 14 (seade 8)
	X/z/y telje kruvivarras	mm	40
	X/z/y telje rullikrada	mm	35/45/35
Elektri torn	Power Torn mudel (toite torn)	Bmt	BMT55
	Power Head Collet	Olema	ER32
	Fikseeritud tööriistahoidja suurus	mm	25x25
	Avahoidja varre läbimõõt	mm	Ø32
elektrimasinad	Peamine mootori võimsus/pöördemoment	Kw / nm	11kW/hinnatud 72nm	15kW/hinnatud 98nm	7,5 kW/hinnatud 47nm
	X/z/y telje mootori võimsus/pöördemoment	Kw / nm	Yaskawa 2,9 KW /18.6NM Ineptional New Generation3.1 kW /15nm
	Torni toitemootori võimsus/pöördemoment	Kw / nm	Uus põlvkond 3.1 kw/15nm
	Torni toitemootori maksimaalne kiirus	r/min	6000 (seadistamine 4000), tavaline kiirus hinde 4000
	Toitepea mootori võimsus/pöördemoment	Kw / nm	3,1 kW/15nm
	Torni tööriista võimsus/pöördemoment muutis mootori	Kw / nm	Uus põlvkond1.0 kw /3.1nm
Tagatiit	Tagatihe	mm	520
	Maksimaalne hüdrauliline sabakoda	mm	100
	Sabakomplekti ülaosa koonuse augu kitsendamine	Mk	Mohs 5#
	Maksimaalne vahemaa otsa ja chucki vahel	mm	690
teine	Spindli positsioneerimispiduri seade		Hüdrauliline, valikuline programmeeritav
	Voodi kalduvus	°	30 ° või 15 °
	Tööpinkide pikkus x laius x kõrgus	mm	2500x1680x1900
	Kogu masina kogukaal	Kg	5000 kg
	Koguvõimsus	kw	20
	Keskmine energiatarve	Kw / h	3
