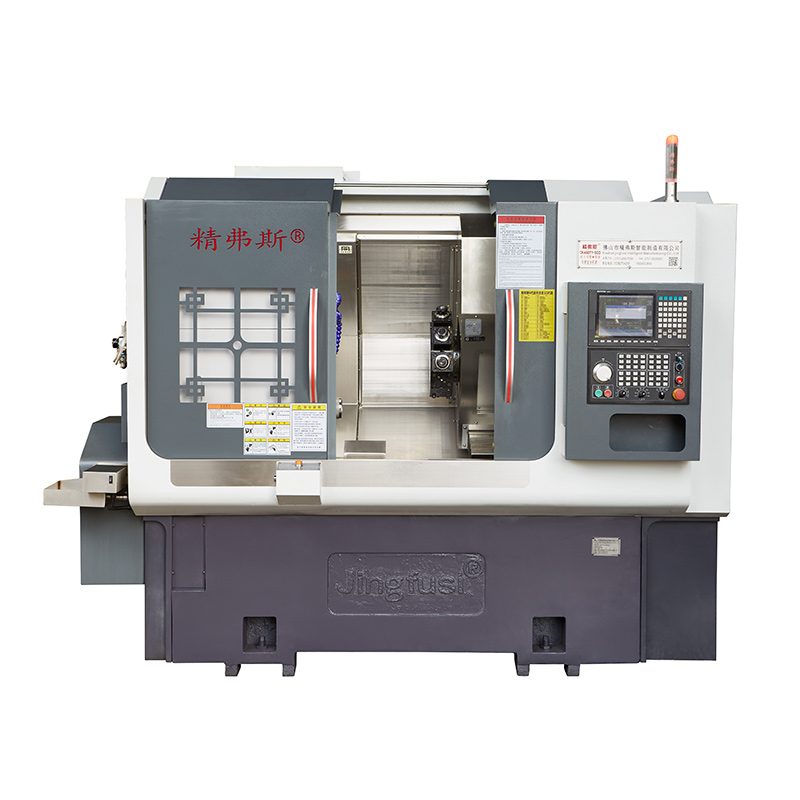

Mitme ülesandega pöörde- ja freesimine CNC masin

Mitme ülesande täitmise ja freesimise CNC-masina tutvustamine-ideaalne lahendus keerukate komponentide töötlemiseks, millel on ülitäpsus ja tõhusus. See CNC pöörde- ja freesimiskeskused on ehitatud nii pöörde- kui ka jahvatusoperatsioonide käitlemiseks, muutes selle mitmekülgseks lisaks igale CNC poele.

Mudel:CK46DTY

Saada päring

Tootekirjeldus

Selle multitegumtöötava CNC -treipingi üks peamisi omadusi on selle võime teha mitu toimingut ühe tooriku puhul, mis vähendab oluliselt seadistusaega ja suurendab tootlikkust. Selle täiustatud CNC-süsteem tagab iga kord järjepidevad ja täpsed tulemused, muutes selle ideaalseks valikuks suure mahuga tootmiseks.

Mitme ülesande täitmise ja jahvatamise CNC-masin on võimeline käsitlema mitmesuguseid materjale, alates plastidest kuni metallide ja kõige vahel. Selle tugev konstruktsioon tagab erakordse vastupidavuse ja pikaajalise jõudluse, samas kui ergonoomiline disain muudab selle hõlpsaks käitamiseks ja hooldamiseks.

Sellel CNC multitask -veski pöördemasinal on mitmesugused standardsed ja valikulised funktsioonid, mis vastavad teie konkreetsetele töötlemisvajadustele. Selle võimas spindli ja täiustatud lõiketööriistad pakuvad erakordset kiirust ja täpsust, samas kui automaatne tööriistavahetaja võimaldab tööriista kiireid ja lihtsaid vahetusi ilma töötlemisprotsessi katkestusteta.

Ükskõik, kas töötlete kosmose, kaitse, autotööstuse või mõne muu tööstuse keerukaid komponente, on CNC mitme ülesandega pöördekeskuse masin ideaalne valik. Oma suurepärase jõudluse, mitmekülgsuse ja töökindluse korral ületab see masin kindlasti teie ootusi ja aitab teil viia oma töötlemisvõimalused järgmisele tasemele.

Kokkuvõtlikult võib öelda, et mitme ülesandega pöörde ja jahvatamine CNC-masin on mängu muutv lisa igale CNC poodidele. See pakub tasakaalustamata jõudlust, täpsust ja tõhusust, muutes selle ideaalseks lahenduseks kõigi teie töötlemisvajaduste jaoks. Ärge jätke kasutamata võimalust viia oma ettevõte järgmisele tasemele-investeerige täna 5-teljelisse mitme ülesandega CNC-masinasse!

Masinareisiskeem

Automatic Turret Turning and Milling Machine

Toote üksikasjad

Parameetrite loend

ese	Treipingimudel	ühik	CK52dty	CK76dty	CK46dty
Töötlemisruum	Spindli maksimaalne pöörde läbimõõt	mm	Ø 700
	Maksimaalne pööre välimise ringi pikkus	mm	520
	Maksimaalne riba läbimõõt	mm	Ø 55	Ø 72	Ø 45
põhitelg	Maksimaalne spindli kiirus	r/min	4200 (seadistamine 3500)	3200 (seadistamine 2000)	6000 (komplekt 4500)
	Spindli pea tüüp		A2 - 6	A2 -8	A2 - 5
	Spindli läbimõõt	mm	Ø 66	Ø 86	Ø 56
sööda	X/z/y telg maksimaalne käik	mm	260/500/± 60
	90 ° toitepea läbib spindli keskpunkti	mm	30
	X/z/y telje maksimaalne kiire liikumine	m/minu	24 (seadistamine 16)/ 24 (seade 16)/ 14 (seade 8)
	X/z/y telje kruvivarras	mm	40
	X/z/y telje rullikrada	mm	35/45/35
Elektri torn	Power Torn mudel (toite torn)	Bmt	BMT55
	Power Head Collet	Olema	ER32
	Fikseeritud tööriistahoidja suurus	mm	25x25
	Avahoidja varre läbimõõt	mm	Ø32
elektrimasinad	Peamine mootori võimsus/pöördemoment	Kw / nm	11kW/hinnatud 72nm	15kW/hinnatud 98nm	7,5 kW/hinnatud 47nm
	X/z/y telje mootori võimsus/pöördemoment	Kw / nm	Yaskawa 2,9 KW /18.6NM Ineptional New Generation3.1 kW /15nm
	Torni toitemootori võimsus/pöördemoment	Kw / nm	Uus põlvkond 3.1 kw/15nm
	Torni toitemootori maksimaalne kiirus	r/min	6000 (seadistamine 4000), tavaline kiirus hinde 4000
	Toitepea mootori võimsus/pöördemoment	Kw / nm	3,1 kW/15nm
	Torni tööriista võimsus/pöördemoment muutis mootori	Kw / nm	Uus põlvkond1.0 kw /3.1nm
Tagatiit	Tagatihe	mm	520
	Maksimaalne hüdrauliline sabakoda	mm	100
	Sabakomplekti ülaosa koonuse augu kitsendamine	Mk	Mohs 5#
	Maksimaalne vahemaa otsa ja chucki vahel	mm	690
teine	Spindli positsioneerimispiduri seade		Hüdrauliline, valikuline programmeeritav
	Voodi kalduvus	°	30 ° või 15 °
	Tööpinkide pikkus x laius x kõrgus	mm	2500x1680x1900
	Kogu masina kogukaal	Kg	5000 kg
	Koguvõimsus	kw	20
	Keskmine energiatarve	Kw / h	3

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel	Skemaatiline skeem	Avastamismeetod	Vabrikustandard


Spindli radiaalne löök		Avastage välimise koonuse väljakool	0.0035


X-telje korduspositsioon		Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Z-telje korduspositsioon		Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Y-telje korduspositsioon		Tuvastage korduv positsioon Y -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.004


C -telje korduspositsioon		Tuvastage C-telje fikseeritud punkti ümberpaigutamine, märkus: ennustage kõigepealt umbes 50 korda, et korvata külma mootori ja kuuma mootori vea ning seejärel tuvastada korduv positsioneerimine	20 kaare sekundit


C -telje positsioon pöörd		Tuvastage C-telje juhuslik positsiooni täpsus, märkus. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel kontrollige korduvaid sätteid	72 kaare sekundit


Power Head klambrivõistlus		Koonuse löök	0.015

Power Head klambrivõistlus		Peksmine	0.01

Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
