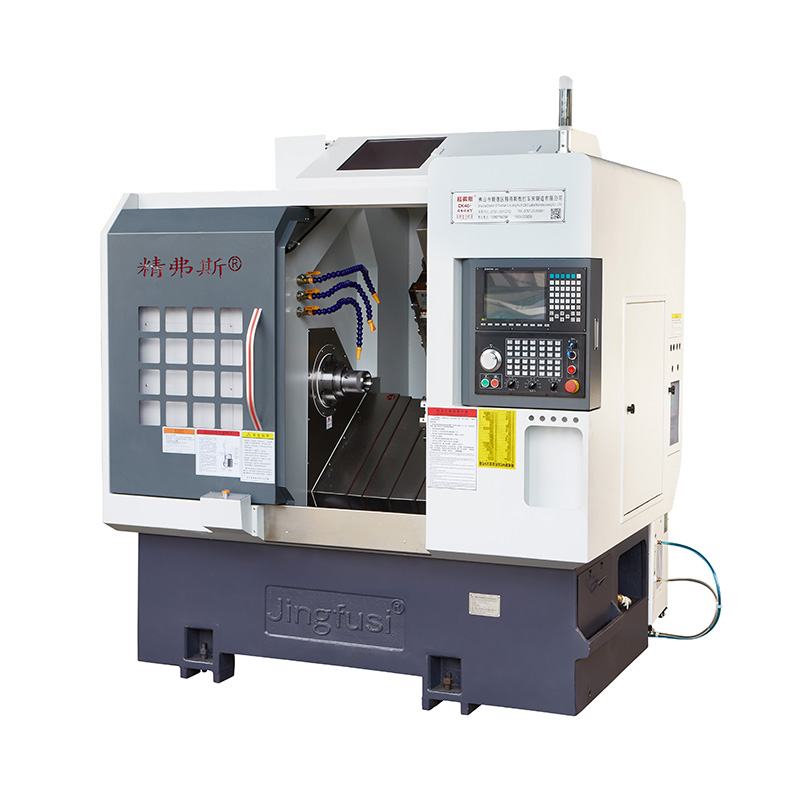

CNC keeramise jahvatamise ühendi töötlemiskeskus

CNC pööramise jahvatamise ühendi töötlemiskeskus sobib ideaalselt keerukate ja väga täpsete pöörlevate komponentide tootmiseks. See võimaldab enamuse, kui mitte kõiki, valmimist ühes seadistuses. See ei taga mitte ainult täpsust, vaid suurendab ka tootlikkust ja kulutõhusust.

Mudel:CK46-4+4+Y

Saada päring

Tootekirjeldus

CNC pööramise jahvatamise ühendi töötlemiskeskuse omadused:

Minimeeritud klammerdamine: vähendab vajadust mitme klambritoimingu järele, suurendades nii tõhusust kui ka täpsust.

Kiire tööriista muudatused: toetab kiireid tööriistade muudatusi, lihtsustades tööriistade paigutust mugavamaks töötlemiseks.

Põhjalik mehaaniline töötlemine: pakub mitmesuguseid funktsioone, et hõlbustada otsapindade ja külgede komposiitide töötlemist, võimaldades mitmekülgseid töötlemisvõimalusi.

Masinareisiskeem

CNC Turning Milling Compound Machining Center

Toote üksikasjad

Parameetrite loend

ese	Treipingimudel	ühik	CK46-4+4+Y	CK52-4+4+Y
Töötlemisruum	Kiikuma	mm	Ø 500
	Maksimaalne pööre välimise ringi pikkus	mm	320
	Maksimaalne riba läbimõõt	mm	Ø 45	Ø 51 ~ 55
põhitelg	Spindli pea tüüp		A2-5	A2-6

	Spindli läbimõõt	mm	Ø 56	Ø 66
	Maksimaalne spindli kiirus	r/min	6000 (seatud 4500)	4500 (seatud 3500)
sööda	X/z/y telje tõhus reisimine	mm	800/470/260

	X/z/y telje maksimaalne kiire liikumine	m/minu	24 (seade 18)/24 (seade 18)/15 (seade 8)
	X/z/y telje kruvivarras	mm	32/32/25
	X/z/y telje rööp	mm	35/35/25
Nuga torn	Kaheksa jaama torn	Arvutid	8 jaama, saab topeltauku tööriistahoidjatega varustada, valikuline 12 jaamaga
Elektripea	Toitepea tööriista hoidmisvorm		ER25


	Toitepea tööriist	Arvutid	Z-telg 4+x-telg 4, installitud 4 täiendavat fikseeritud tööriistahoidjat
	Toitepea maksimaalne kiirus	r/min	6000 (seatud 4000), seda saab tavaliselt kasutada toodete töötlemiseks alates 4000
	Kaugus toitepea võlli ja võlli vahel	mm	65
elektrimasinad	Peamine mootori võimsus/pöördemoment	Kw / nm	Uus põlvkond 7.5kW, 47,75nm. Terasosad, mille töötlemisvõimsus on üle 80

	X/z/y telje mootori võimsus/pöördemoment	Kw / nm	1,3kW/8,39nm
	X/z toitepea mootori võimsus/pöördemoment	Kw / nm	1,7 kW/8nm
	Maksimaalne toitepea mootor	r/min	5000
teine	Spindli positsioneerimispiduri seade		hüdrauliline rõhk


	Voodi kalduvus	°	35 °
	Tööpinkide pikkus x laius x kõrgus	mm	2200x1580x1900
	Kogu masina kogukaal	Kg	3430
	Koguvõimsus	kw	13
	Keskmine energiatarve	Kw / h	2

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel	Skemaatiline skeem	Vabrikustandard


Spindli radiaalne löök		Avastage välimise koonuse väljakool	0.0035


X-telje korduspositsioon		Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Z-telje korduspositsioon		Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Y-telje korduspositsioon		Tuvastage korduv positsioon Y -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.004


C -telje korduspositsioon		Tuvastage C-telje fikseeritud punkti ümberpaigutamine, märkus: ennustage kõigepealt umbes 50 korda, et korvata külma mootori ja kuuma mootori vea ning seejärel tuvastada korduv positsioneerimine	20 kaare sekundit


C -telje positsioon pöörd		Tuvastage C-telje juhuslik positsiooni täpsus, märkus. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel kontrollige korduvaid sätteid	72 kaare sekundit


Power Head klambrivõistlus		Koonuse löök	0.015

Power Head klambrivõistlus		Peksmine	0.01

Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
