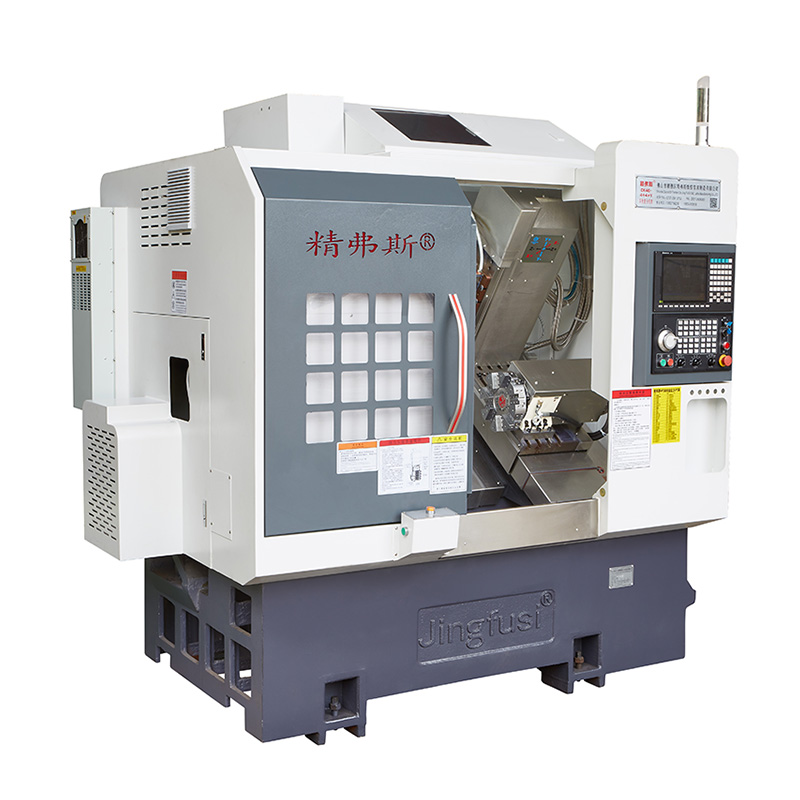

CNC mitme ülesandega pöördekeskuse masin

Tutvustame CNC mitme ülesande täitmise keskpunkti-ülimat lahendust kvaliteetseks täppismahhanimiseks. See võimas masin on loodud vastama ka kõige keerukamate pöörderakenduste nõudmistele, muutes selle ideaalseks valikuks ettevõtetele, kes nõuavad kõige kõrgemat täpsust ja tõhusust.

Mudel:CK52-5+5+Y

Saada päring

Tootekirjeldus

Viimaseks ehitatud CNC mitme ülesande täitmise keskpunkti masin on vastupidav ja usaldusväärne masin, mis on võimeline käsitlema mitmesuguseid ülesandeid-alates lihtsatest pöörde- ja puurimisoperatsioonidest kuni keerukamate ülesanneteni nagu jahvatamine, keerme lõikamine ja palju muud.

CNC mitme ülesande täitmise keskpunkti masina üks peamisi omadusi on selle täiustatud juhtimissüsteem, mis võimaldab operaatoritel hõlpsalt programmeerida ja juhtida töötlemisprotsessi kõiki aspekte, tagades maksimaalse täpsuse ja täpsuse. Oma kasutajasõbraliku liidese abil on seda masinat lihtne kasutada ja seda saab kiiresti kohandada vastavalt mis tahes töö vajadustele.

Lisaks täiustatud juhtimissüsteemile on CNC mitme ülesande täitmise keskpunkti masin ka mitmesuguste kvaliteetsete komponentide hulgas, sealhulgas täiustatud spindlisüsteem, ülitäpsed lineaarsed juhendid ja vastupidav, malmist alus. Need komponendid töötavad täiusliku harmoonias tagamaks, et iga töö on lõpule viidud kõrgeima standardi järgi.

Ükskõik, kas olete väikeettevõte või suurem korporatsioon, on CNC mitme ülesandega pöördekeskuse masin ideaalne valik kõigi teie töötlemisvajaduste jaoks. Oma täiustatud funktsioonide, vastupidava konstruktsiooni ja erakordse täpsusega ületab see masin kindlasti teie ootusi ja pakub teile aastaid usaldusväärseid ja kvaliteetseid jõudlust.

Kokkuvõtteks võib öelda, et CNC mitme ülesande täitmise keskpunkti masin on tipptasemel lahendus ettevõtetele, kes nõuavad täpse töötlemise parimat. Oma täiustatud funktsioonide, kasutajasõbraliku liidese ja usaldusväärse ehituse abil pakub see teile kindlasti usaldusväärset ja tõhusat jõudlust. Miks siis oodata? Selle uskumatu masina kohta lisateabe saamiseks võtke meiega ühendust täna ja kuidas see teie ettevõtet muuta saab.

Masinareisiskeem

Toote üksikasjad

Parameetrite loend

ese	sisu	ühik	CK46-5+5+Y	CK52-5+5+Y
Töötlemisruum	Kiikuma	mm	Ø 500
	Maksimaalne pööre välimise ringi pikkus	mm	320
	Maksimaalne riba läbimõõt	mm	Ø 45	Ø 51 ~ 55
põhitelg	Maksimaalne spindli kiirus	r/min	6000 (seatud 4000)	4500 (seatud 3500)
	Spindli pea tüüp		A2-5	A2-6
	Spindli läbimõõt	mm	Ø 56	Ø 66
sööda	X/z/y telg maksimaalne käik	mm	800/470/310
	X/z/y telje maksimaalne kiire liikumine	m/minu	24 (seade 18)/24 (seade 18)/15 (seade 8)
	X/z/y telje kruvivarras	mm	32/32/25
	X/z/y telje rööp	mm	35/35/25
Nuga torn	Kaheksa jaama torn	Arvutid	8 jaama, saab topeltauku tööriistahoidjatega varustada, valikuline 12 jaamaga
Elektripea	Toitepea tööriista hoidmisvorm		ER25
	Toitepea maksimaalne kiirus	r/min	6000 (seatud 4000), seda saab tavaliselt kasutada toodete töötlemiseks alates 4000
	Maksimaalne paigalduspuurimine ja jahvatamise pea läbimõõt	mm	Ø 16
	Kaugus toitepea võlli ja võlli vahel	mm	65
elektrimasinad	Peamine mootori võimsus/pöördemoment	Kw / nm	7,5 kW/47,75nm, valikuline 11kW/70,03nm teraseosade jaoks töötlemisvõimsusega 80 ja rohkem
	X/z/y telje mootori võimsus/pöördemoment	Kw / nm	Yaskawa 1,8kW/11,5nm. Valikuline uus põlvkond 2,4 kW/hinnatud 11,5nm
	X/z toitepea mootori võimsus/pöördemoment	Kw / nm	2,4 kW/11.5nm
	Maksimaalne toitepea mootor	r/min	5000
teine	Spindli positsioneerimispiduri seade		hüdrauliline rõhk
	Voodi kalduvus	°	35 °
	Nugalaua plaadi pikkus x laius	mm	700x290
	Tööpinkide pikkus x laius x kõrgus	mm	2200x1580x2000
	Kogu masina kogukaal	Kg	3430
	Koguvõimsus	kw	13
	Keskmine energiatarve	Kw / h	2

Tööpinkide täpsus

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel	Skemaatiline skeem	Vabrikustandard


Spindli radiaalne löök		Avastage välimise koonuse väljakool	0.0035


X-telje korduspositsioon		Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Z-telje korduspositsioon		Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.003


Y-telje korduspositsioon		Tuvastage korduv positsioon Y -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.	0.004


C -telje korduspositsioon		Tuvastage C-telje fikseeritud punkti ümberpaigutamine, märkus: ennustage kõigepealt umbes 50 korda, et korvata külma mootori ja kuuma mootori vea ning seejärel tuvastada korduv positsioneerimine	20 kaare sekundit


C -telje positsioon pöörd		Tuvastage C-telje juhuslik positsiooni täpsus, märkus. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel kontrollige korduvaid sätteid	72 kaare sekundit


Power Head klambrivõistlus		Koonuse löök	0.015

Power Head klambrivõistlus		Peksmine	0.01

Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
