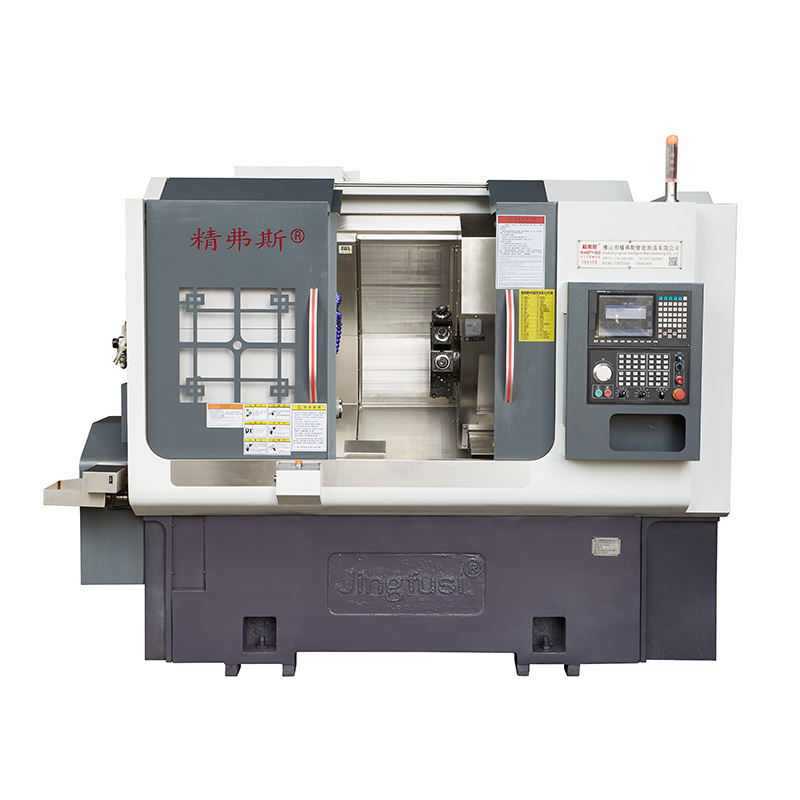

CNC jahvatamine ja komposiitmasin

Jahvatusvõime: CNC jahvatamine ja pöördekomposiitmasin on varustatud freesimisriistadega, mis võivad teostada selliseid toiminguid nagu puurimine, igav, kontuurimine ja pilude tegemine. Neid tööriistu kasutatakse toorikust materjali eemaldamiseks, et luua keerulisi kujundeid ja funktsioone.

Pöördevõimalus: CNC -treipingil turniiri ja hüdraulilise sabavaruga on treipingi spindl, millel on võimalus toorikut pöörata. Seda spindli kasutatakse toimingute pööramiseks, mis hõlmab materjali eemaldamist, lõikades tooriku pöörlemisel. Pööramist saab kasutada silindriliste ja kooniliste kujude, aga ka niidide loomiseks.

Mitmeteljelistel juhtimisel: CNC-veski pöördemasinatel on sageli mitu liikumistelge, võimaldades täpset ja keerulist töötlemist. Need teljed võivad hõlmata X-, Y, Z ja pöördeteljeid, mis võimaldavad osade töötlemist mitme nurga ja orientatsioonide alt.

Automaatne tööriistade vahetaja: Torni CNC keeramise ja jahvatamise kombineeritud masin võib sisaldada automaatset tööriistavahetajat, mis suudab erinevad lõikamisriistad kiiresti ja tõhusalt välja vahetada, võimaldades katkematut töötlemist ja suurenenud mitmekülgsust.

Tootluse klammerdamine: masin on varustatud mehhanismidega töötlemise ajal tooriku turvalise kinnitamise ja hoidmise, täpsuse ja korratavuse tagamiseks.

CAD/CAM-i integreerimine: CNC-veski pöördemasinaid juhib tavaliselt arvutitarkvara, mis suudab tõlgendada CAD (arvutipõhine disaini) ja CAM (arvutipõhine tootmise) faile. See võimaldab täpset programmeerida töötlemistoiminguid ja keerukate osade tootmist.

Täpne täpsus: need masinad on tuntud oma suure täpsuse ja tihedate tolerantside poolest, muutes need sobivaks rakendusteks, mis nõuavad keerukat ja täpset töötlemist.

Mitmekülgsus: CNC-veski pöördemasinad on mitmekülgsed ja neid saab kasutada paljudes tööstusharudes, sealhulgas kosmose-, autotööstus-, meditsiini- ja üldises tootmises.

Tõhusus: jahvatamise ja pöördetoimingute kombinatsioon ühes masinas suurendab tootmise efektiivsust, kuna see vähendab vajadust mitmete seadistuste ja ülekannete järele erinevate masinate vahel.

Osade keeruline tootmine: CNC-veskit pöördemasinad sobivad ideaalselt keerukate osade tootmiseks, millel on nii jahvatatud kui ka pööratud funktsioonid, kuna need suudavad teha kõik vajalikud toimingud ühes seadistuses.

Neid automaatseid pöörde- ja jahvatatud kombineeritud masinaid kasutatakse tavaliselt keerukate ja täpse töötlemise vajalike komponentide ja osade tootmisel, näiteks mootorikomponendid, lennundusosad, meditsiiniseadmed ja palju muud. Need on väärtuslik vara tänapäevastes tootmisprotsessides, kuna need sujuvad tootmist ja suurendavad tõhusust.

Masina täpsus, Jingfus Factor Standard ：
Peamine katseartikkel		Skemaatiline skeem		Avastamismeetod				Vabrikustandard
Spindli radiaalne löök				Avastage välimise koonuse väljakool				0.0035
X-telje korduspositsioon				Tuvastage x-telje korduv positsioneerimine. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.				0.003
Z-telje korduspositsioon				Tuvastage korduv positsioneerimine Z -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.				0.003
Y-telje korduspositsioon				Tuvastage korduv positsioon Y -teljel. MÄRKUS. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel tuvastage korduv positsioneerimine.				0.004
C -telje korduspositsioon				Tuvastage C-telje fikseeritud punkti ümberpaigutamine, märkus: ennustage kõigepealt umbes 50 korda, et korvata külma mootori ja kuuma mootori vea ning seejärel tuvastada korduv positsioneerimine				20 kaare sekundit
C -telje positsioon pöörd				Tuvastage C-telje juhuslik positsiooni täpsus, märkus. Esmalt ennustage külma mootori ja kuuma mootori vea korvamiseks umbes 50 korda ning seejärel kontrollige korduvaid sätteid				72 kaare sekundit
Power Head klambrivõistlus				Koonuse löök				0.015
Power Head klambrivõistlus				Peksmine				0.01
Kui klient soovib testida x/z/y telje ISO või VD1 täpsust, määratakse see lepingu kirjutamise ajal. Klient peab seda eset testida samal ajal pärast Jingfusi tehase esialgset aktsepteerimist.
